Perancangan Penstock (Pipa Pesat) Untuk Pembangkit Listrik Tenaga Mikrohidro (PLTMH) di Banjar Dinas Mekarsari, Desa Panji, Kecamatan Sukasada, Kabupaten Buleleng

Written by I Nengah Widiana, Ida Ayu Dwi Giriantari, I Nyoman Setiawan
on December 31, 2020

Majalah Ilmiah Teknologi Elektro, Vol. 19, No. 2, Juli - Desember 2020

DOI: https://doi.org/10.24843/MITE.2020.v19i02.P16 235

Perancangan Penstock (Pipa Pesat) Untuk Pembangkit Listrik Tenaga Mikrohidro ( PLTMH ) Di Banjar Dinas Mekarsari, Desa Panji, Kecamatan Sukasada, Kabupaten

Buleleng

I Nengah Widiana¹, Ida Ayu Dwi Giriantari² ,I Nyoman Setiawan³

[Submission: 08-11-2020, Accepted: 29-11-2020]

Since 1980, Banjar Dinas Mekar Sari, Panji Village has had a Micro Hydro Power Plant (PLTMH). PLTMH which has a generating capacity of 10kW experiences various problems resulting in improper operation. One of the proposed improvements is a penstock (fast pipe) design in accordance with the PLTMH Banjar Dinas Mekar Sari. The new penstock design resulted in a penstock that was 54 meters long, a penstock diameter of 0.8272 meters, and a penstock thickness of 0.002 meters. The flow velocity on the penstock after the new design was 2.7088 m / s, and the net head was 16 meters. This improvement is intended to take full advantage of the height of the river flow so that a maximum flow rate can be generated which is then used to turn the turbine.

Keyword— Renewable energy, PLTMH, Micro hydro, Penstock

Sejak tahun 1980 banjar dinas Mekar Sari Desa Panji telah memiliki Pembangkit Listrik Tenaga Mikrohidro (PLTMH). PLTMH yang memiliki kapasitas pembangkitan 10kW ini mengalami berbagai permasalahan yang mengakibatkan operasinya yang tidak sesuai. Salah satu perbaikan yang diusulkan adalah perancangan penstock (pipa pesat) yang sesuai dengan PLTMH banjar dinas Mekar Sari. Perancangan penstock yang baru menghasilkan penstock dengan panjang 54 meter, diameter penstock 0,8272 meter dan tebal penstock sebesar 0,002 meter. Untuk kecepatan aliran pada penstock setelah di rancang baru adalah 2,7088 m/s, dan head bersih adalah 16 meter. Perbaikan ini dimaksudkan untuk memanfaatkan tinggi aliran sungai secara maksimal, sehingga kecepatan aliran dapat dihasilkan maksimal untuk selanjutnya digunakan memutar turbin.

Kata kunci— Energi terbarukan, PLTMH, mikrohidro, penstock

I. pendahuluan

Indonesia memiliki sumber daya alam yang melimpah, salah satunya adalah aliran sungai yang dapat dimanfaatkan sebagai pembangkit tenaga listrik. Potensi energi mini-micro hydro di Indonesia adalah sebesar 19.385 MW dan 30 MW diantaranya terdapat di Bali, sedangkan pemanfaatannya hanya 197,4 MW, sekitar 1% dari potensi [1]. Pembangkit Listrik Tenaga Mikrohidro (PLTMH) adalah sebuah pembangkit listrik dengan pembangkitan listrik berskala kecil yang menggerakan turbin dengan memanfaatkan tinggi terjunan dan jumlah debit aliran kecil seperti irigasi atau sungai. Pembangkit listrik dengan energi terbarukan masih rendah pada 2012 yaitu 11,31% dari produksi energi total. Pemanfaatan energi air dimulai dari tahun 1970, namun belum sering digunakan. [2].

Banjar Dinas Mekarsari, Desa Panji, Kecamatan Sukasada, Kabupaten Bueleleng adalah salah satu banjar dinas yang sudah menfaatkan energi air dari tahun 1980 sampai sekarang. Namun, dari tahun ke tahun pembangkitan energi listrik pada PLTMH Banjar Dinas Mekarsari terus mengalami penurunan. Pada tahun 2019 PLTMH Banjar Dinas Mekarsari membangkitkan energi listrik sebesar 200 W dari 10 kW yang dapat dibangkitkan oleh generator PLTMH Banjar Dinas Mekarsari. Hal tersebut terjadi karena komponen-komponen PLTMH Banjar Dinas Mekarsari telah rusak akibat tidak adanya pemeliharaan komponen secara berkala, PLTMH Mekar Sari juga dirancang tanpa melalui analisa teknis saat pembuatan PLTMH Banjar Dinas Mekarsari. Salah satu faktor penyebab menurunnya pembangkitan dari PLTMH Banjar Dinas Mekarsari adalah pemanfaatan tinggi aliran sungai yang dialirkan melalui penstock kurang maksimal. Saat ini panjang penstock di PLTMH Mekarsari kurang dari 5 meter. Berdasarkan keterbatasan diatas maka diperlukan desain ulang PLTMH yang beroperasi di Banjar Dinas Mekar Sari, Desa Panji, Kecamatan Sukasada, Buleleng.

Untuk mengatasi permasalahan, di dalam penelitian ini akan dilakukan perancangan ulang desain PLTMH untuk memanfaatkan aliran air pada Tukad Pasut secara optimal. Artikel ini membahas perancangan penstock PLTMH Mekar Sari berdasarkan data potensi di lokasi.

II. Kajian Pustaka

A. Pembangkit Listrik Tenaga Mikrohindro (PLTMH)

p-ISSN:1693 – 2951; e-ISSN: 2503-2372

PLTMH adalah penggunaan tenaga air untuk membangkitkan listrik dalam ukuran kecil (5 – 100 kW). Mikrohidro diartikan sebagai daya kurang dari 100 kW dan daya antara 100 kW sampai 5000 kW disebut minihidro [3].

PLTMH jenis run-off, tanpa pembangun bendungan besar, namun aliran sungai ke salah satu sisi dapat dialihkan dan mengembalikan aliran air ke kesebelumnya setelah aliran air yang diperlukan untuk pembangkitan telah didapatkan. Air berfungsi untuk menggerakan turbin melalui pipa pesat. PLTMH menggunakan tinggi terjunan dan kapasitas debit aliran air. Kemudian poros turbin berputar dengan memanfaatkan aliran air sehingga menghasilkan energi listrik[4]. Pada prinsipnya PLTMH bekerja dengan cara mengubah energi potensi air menjadi energi listrik[5].

3.

4.

_ (.p x g x H^x r x ICOC

Dimana :

<7

= Massajenis air (ton/m³ )

= Percepatan gravitasi (9,8 m/s²)

= Tmggi (m)

= Jari-jari penstock (rn)

= Teganganmaterialpipa (ton/m⁵)

Kecepatan Aliran Pada Penstock (v) [9]

π-d^z

Dimana :

v = Kecepatan aliran (m/s) d = Diameterpenstock (m)

Menghitung hfriction (hfriction) [9]

(2)

(3)

B. Penstock

Penstock ialah pipa yang dialiri air bertekanan dari bak penampungan ke turbin[6]. Penstock dapat juga disebut dengan pipa bertekanan[7].

C. Bahan Penstock

Bahan yang berasal dari bambu dan kayu dapat dimanfaatkan sebagai bahan alami.

Baja, UPVC, HDPE, GRP dan beton merupakan bahan buatan yang dapat digunakan sebagai pipa pesat [8].

^friction Dimana hfecuon

HwaMloss hturnloss

— ^waZ Z Zoss “^" ^-turbloss

= Rugi gesekan (m)

= Rugi pada dindingpenstock(m}

= Rugi pada aliran turbulensi (m)

(4)

5.

Menghitung hwall loss [9]

^ wall loss

f .lpipe .O_jOS -Q

d®

(5)

D. Katup

Katup ialah komponen penstock sebagai pengontrol aliran air. Contohnya adalah, butterfly valve, ball valve, globe valve, pilot valve, dan gate valve [9]. Katup umumnya berada di saluran inlet dan saluran inlet turbin.

Dimana

Q= Debit (m³∕s)

L = Panjangpenstock (m) d = Diameter (m) f = Konstantafriksi

6.

8.

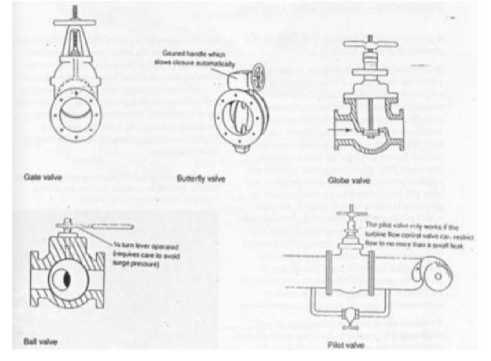

Gambar 1: Jenis-jenis katup[9]

7.

Menghitung Headnet[9] lj __ LJ -4- h

ⁿτiθt ⁿgross ~ frictions

Mengitung hturb loss [9] ^varb loss TT ^Kentrance f Kcontraccion T ”' Kvalve)

Dimana :

g

= Kecepatan aliran (m/s) = Gaya gravitasi (m/s²)

(6)

(7)

Penghitungan hsurge dan Kecepatan Rambat Gelombang (a) [9]

h suτg e Dimana

V g α

9

(8)

= Kecepatan aliran (m/s) = Gaya gravitasi (m/s²) 1400

(θ)

E. Perancangan Penstock

Perancangan Penstock PLTMH menggunakan persamaan sebagai berikut[9].

1. Diameter Penstock (d)[9]

d = 0,72.ρ°'≡ (1)

Dimana : d - Diameter penstock (m)

Q = Debit (m³∕s)

2. Tebal Penstock (t) [9]

9. Penghitungan Safety Factor (SF) [9]

SF =--^--

Sx hcocal XlO^s-X d

Dimana

SF = Safety factor

t = tebal penstock (m)

S = kekuatan Bahan (N∕m₂)

d = diameter (m)

h_toa∣ = rugi-rugi total (m)

F. Expansion Joint

DOI: https://doi.org/10.24843/MITE.2020.v19i02.P16

Expansion joint adalah sambungan yang didesain akibat adanya pemuaian pada pipa pesat sehingga menyebabkan perubahan panjang disetiap ujung pada pipa pesat[10]. Fungsi expansion joint ialah untuk menahan gesekan pada saat air dialirkan[11][12],[13],[14],[15]

Berikut adalah rumus expansiom joint[9].

X = a (Thot — Tcold)L [m] (11)

Keterangan :

x = panjang expansion pipa (m)

a = Coefficien t of ex p ansion (m∕m^oC)

L = Panjangpenstocfc (m)

Thot = Temperaturtertinggi pada pipa (^oC)

Tcoid = Temperaturterendah pada pipa (^oC)

III. Metodologi Penelitian

Penelitian di awali dengan indentifikasi lokasi penelitian untuk mengetahui lokasi dari PLTMH dan kondisi terkini dari PLTMH[16][17],[18],[19],[20].Mekar Sari serta letak geografisnya menggunakan Google Earth.

Langkah selanjutnya adalah pengumpulan debit air yang dimanfaatkan yang diketahui 1,32 m³/detik yang didapatkan dari Balai Wilayah Sungai Bali-Penida. Dari hasil observasi terakhir diperoleh bahwa kondisi debit tidak banyak berubah. Panjang penstock dapat diketahui menggunakan Google Earth

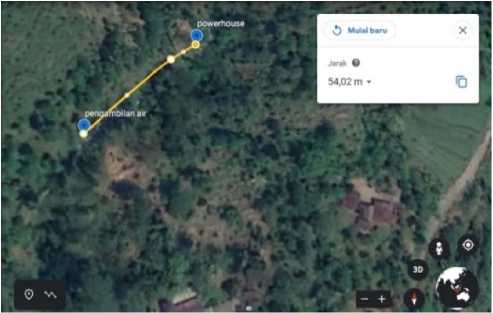

Gambar 2: Panjang lintasan penstock

Selain itu, setelah mengetahui debit sungai, maka diameter pesntock dapat dihitung menggunakan persamaan 1. Selanjutnya tebal penstock dapat dihitung dengan persamaan 2. Ditentukannya jumlah katup dan jenis katup penstock, jumlah anchor block dan slide block dalam mempertahakan guncangan yang disebabkan oleh gaya-gaya pada penstock agar tetap pada posisinya sehingga penstock tidak mengalami pergeseran.

Setelah digambar sesuai dengan data perancangan, maka dilakukan perhitungan kecepatan aliran di dalam penstock, seperti rugi-rugi gesekan, rugi-rugi turbulensi, rugi-rugi total yang terjadi, persentase kehilangan head, surger pressure, safety factor, expansion joint yang berfungsi untuk mengetahui tebal bahan yang digunakan untuk meredam gerakan yang diakibatkan dari perubahan suhu akibat gesekan air dalam penstock dan beban air dalam penstock yang bergerak

I Nengah Widiana : Perancangan Penstock (Pipa Pesat)…

IV. Hasil dan Pembahasan

Listrik yang ada di Desa Panji di pasok melalui penyulang Panji, namun untuk daerah selatan Desa Panji belum semua teraliri listrik dikarenakan akses jalan yang belum memadai. Jarak terdekat untuk mencapai jaringan listrik PLN adalah 1 km. Lokasi Desa Panji dapat dilihat pada Gambar 3.

Gambar 3: Lokasi Desa Panji (Google Eartth)

PLTMH Mekar Sari adalah sebuah pembangkit yang

dibangun pada tahun 1980 dan digunakan sebagai sumber tenaga listrik oleh masyarakat di Desa Panji. Namun sejak tahun 2019, PLTMH ini sudah tidak beroperasi lagi karena sudah tua dan banyak komponennya yang rusak. Sungai yang dimanfaatkan untuk PLTMH adalah sungai atau Tukad Pasut. Gambar 5 menunjukkan kondisi sungai Pasut dan turbin PLTMH Mekar Sari.

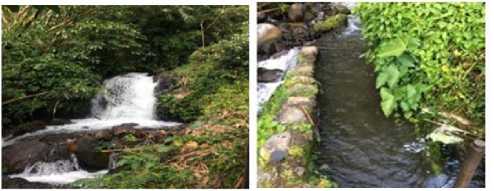

(a) Sungai Pasut (b) Penstock lama

Gambar 4: Kondisi sungai dan penstock PLTMH Mekar Sari

PLTMH Mekar Sari terdiri dari bak penenang, governor, penstok, turbin air, pully, generator, instalasi listrik sederhana, dan saluran pembuangan. Untuk lebih jelas bisa dilihat pada Gambar 5.

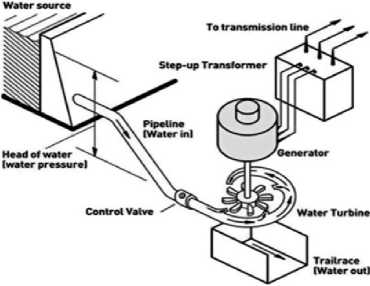

Gambar 5: Skematik PLTMH Mekar Sari[12]

p-ISSN:1693 – 2951; e-ISSN: 2503-2372

Redesain PLTMH yang ada di Banjar Dinas Mekar Sari, Desa Panji memanfaatkan aliran sungai Tukad Pasut yang yang memiliki debit terkecil 1.32 m³/detik. Head net yang didapatkan adalah 16 m dengan panjang penstock 54,02 m. Power House yang digunakan adalah yang power house yang sudah ada sebelumnya. Perancangan turbin secara lengkap akan dijelaskan di bawah ini.

A. Diameter Penstock

Diamater penstock dipengaruhi oleh debit air yang di manfaatkan. Perhitungan diameter penstock menggunakan persamaan 2 sebagai berikut.

d = 0,72 . Qd^0,5

= 0,72 . 1,32^0,5 m³/s

= 0,72 . 1,1489 m³/s

= 0,8272 m

B. Tebal Penstock

Tebal penstock dapat di hitung menggunakan Persamaan 2.

_ (0,997 × 9,8 × 17) × 0,4136 × 1000

^t = 35126,397

_ (166,10) × 0,4136 × 1000

^t = 35126,397

_ 68,7

^t = 35126,397

t= 0,00195 m

t = 1,95 mm

t = 2 mm

C. Bahan Penstock

Mild Steel Galvanized (Baja berlapis) ialah bahan yang digunakan sebab dapat menahan tekanan yang terjadi sewaktu-waktu pada penstock.

D. Sambungan dan Jumlah Belokan Penstock

Perancangan penstock ini memanfaatkan sambungan pengelasan, sebab harga yang murah daripada dengan yang lain serta menyesuaikan dengan letak penstock yang akan dibangun.

Sesuai dengan gambar 2, karena pada perancangan penstock ini mengikuti kontur atau topografi dari daerah alirah sungai sehingga jumlah belokan pada lintasan penstock terdapat 2 buah belokan.

E. Katup dan Jumlah Anchor dan Support Block

Pada rancangan ini didapatkan bahwa penstock menggunakan pada inlet penstock ialah gate valve dan butterfly valve pada outlet penstock.

Berdasarkan panjang lintasan pada gambar 2, maka jumlah anchor block sebanyak 3 buah.

Kebutuhan slide block adalah 11 buah.

5,82

V =---TT

2,1485

v = 2,7088 m/s

G. Rugi-rugi padaPenstock

1. Rugi-rugi gesekan pada dinding pestock

Dapat dihitung dengan menggunakan persamaan 5.

^hwall loss ^hwall loss ^hwall loss	f.L.0,08.Q²
	= d⁵ _ 0,038.54.0,08.1.32²
	0,8272⁵ 0,038 . 54 . 0,08 . 1,7424
	= 0,3873 0,2860
^hwall loss	= 0,3873
^hwall loss	= 0,7385 m

2. Rugi-rugi Turbulensi pada Penstock

Dapat dihitung dengan menggunakan persamaan 7.

- V²

^htub loss = 2 g (Kentrance ⁺ KBend ⁺ Kvalve)

2,7088²

htub loss = (0,805)

2 . 9,8

7,3375

htub loss = -TT- (0,805)

19,6

htub loss = 0,3734(0,805)

htub loss = 0,3005 m

3. Rugi-rugi Friction

Dapat dihitung dengan menggunakan persamaan 4.

^hfriction = ^hwall loss ^{+ h}tub loss

hfriction = 0,7385 + 0,3005

hfriction = 1,039 m

H. Headnet

Headnet dapat dihitung dengan menggunakan persamaan 6.

^Hgross = ^17m

^Hnet = ^gross ^-^hfriction

Hnet =17- 1,039

H_net = 15,961 m

Hasil Hnet adalah 15,961 m dikonversi menjadi 16 m.

Kemudian hitung persentase losses, maka didapatkan.

%Losses = ^hf^riction × 100%

^Hgross

%Losses = —,-— × 100% 17

%Losses = 0,061 × 100%

%Losses = 6,1 %

F. Kecepatan Aliran

Kecepatan aliran pada penstock dapat dihitung menggunakan persamaan 3.

I

Surge Pressure

Menentukan pressure wave velocity :

1400

α =

4. Q

v =---

^V π.d²

4.1,32

V= --———TT

3,14.0,8272²

JH

2,1 × 10⁹ ×d E × t

)

DOI: https://doi.org/10.24843/MITE.2020.v19i02.P16

1400

a =

F⁺l

2,1 × 10⁹ × 0,8272' 200 x 10⁹ ×2 ,

1400

F∏^s70Fl

1400

√1+ (4,3428)

1400

√5,3428

1400

2,3114

a = 605,7 m/s

Menggunakan persamaan Surge pressure a∙^v

^ surge = ^

_ 605,7.2,7088

^ surge = 9^8

hsurge = 167,42 m

J. Rugi-rugi Total

Rugi-rugi total dapat dihitung dengan menggunakan persamaan.

^totai = Hgross ⁺ ^surge

h_t0ta_l = 17 + 167,42

h_totai = 184,42 m

TABEL I

URAIAN PERANCANGAN PENSTOCK

No.	Uraian Perancangan	Hasil Perancangan
1	Bahan Penstock	Mild Steel Galvanized
2	PanJang Penstock	54 m
3	DiameterPenstock	0,8272 m
4	Tebal Penstock	0,002 m
5	Jumlah belokan	2 belokan
6	Sudut belokan pertama	10°
7	Sudut belokan kedua	60°
8	Jumlah Katup	2 katup
9	Gate Valve	1 katup
10	Butterfly valve	1 katup
11	Jumlah Anchor block	3 buah
12	Jumlah Slide black	11 buah

K. Safety Factor

Safety factor dapat dihitung dengan menggunakan persamaan 10.

t × s

5 × h_t0tai × 10³ ×d 0,002 × 350000000

5 × 184,42 × 10³ × 0,8272

700 765,9

0,9

1 SF =

SF =

L. Urain hasil perhitungan

Uraian hasil perhitungan untuk perancangan penstock.

Data perhitungan setelah perancangan penstock.

TABEL II

DATA PERHITUNGAN SETELAH PERANCANGAN PENSTOCK

No	Data Perhitungan		Hasil Perhitungan
1	Kecepatan Aliran		2,7088 m/s
2	Rugi-rugi pada dinding penstock		0,7385 m
3	Rugi-rugi turbulensi		0,3005 m
4	Rugi-rugi gesekan		1,039 m
5	HGQdgross		17 m
6	Head_nst		16 m
7	Persentase kehilangan Head akibat rugi-rugi		6,1 %
8	Surge pressure		167,42 m
9	Rugi-rugi total		184,42 m
10	Safety Factor		1
11	Expansion joint	Ll (43 m)	7,74 mm
		L2 (11 m)	1,98 mm
12	Gaya pada Anchor block	qw (water)	5262 N/m
		qp (steel)	107214,76 N/m
13	Geya pada Slide block	Fl	12890 N
		F2	6445,27 N

M. Desain Penstock

Menurut perhitungan yang telah didapatkan maka dilakukan pendesainan penstock menggunakan aplikasi komputer. Berikut hasil desain penstock

I Nengah Widiana : Perancangan Penstock (Pipa Pesat)…

p-ISSN:1693 – 2951; e-ISSN: 2503-2372

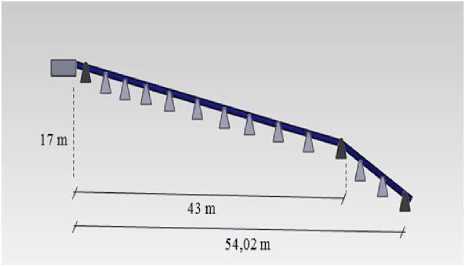

Gambar 6: Desain penstock tampak samping

0.8272m

Gambar 7: Desain penstock tampak depan

Gambar 8: Desain anchor block

O. Desain Slide Block

Desain slide block sebagai berikut.

Gambar 9: Desain slider block

V. Kesimpulan

Simpulan pada penelitian ini, bahan pembuatan penstock menggunakan baja berlapis. Penstock dengan panjang 54 m dengan 2 belokan, dan 3 buah anchor block, 11 slide block. Garis tengah penstock yaitu 0,8272 m dan 0,002 m tebalnya. Kecepatan aliran air di dalam penstock sebesar 2,7088 m/s. Expansion joint yaitu 7,72 mm dan 1,98 mm. Headgross sebesar 17 m dengan Headnet sebesar 16

m. Surge pressure diperoleh 167,42 m dan rugi-rugi total yang terjadi pada penstock 184,42.

REFERENSI
