Teknologi Elektro, Vol. 15, No. 2, Juli - Desember 2016

87

RANCANG BANGUN SISTEM PENCAHAYAAN OTOMATIS BERBASIS PEMROGRAMAN LADDER PLC (PROGRAMMABLE LOGIC CONTROLLER) ZELIO

Andri Ferdiansyah1, Ida Bagus Alit Swamardika2, I Gusti Agung Putu Raka Agung 3

Abstract— For efficiency of electrical energy consumption and safety reason, lighting source need to be controlled when building leaved by owner . It can be solved by build a lighting system that can be controlled automatically depend the time programmed and light intensity level at room. LDR (Light Dependent Resistor) and real time clock function at zelio used as input signal to activate the lamps. Zelio PLC (Programmable Logic Controller) is used to be main controller what processed all the input signals.

Intisari—Demi alasan efisiensi konsumsi energi listrik dan keamanan, sumber pencahayaan perlu dikontrol saat bangunan ditinggalkan oleh pemilik. Hal ini dapat diatasi dengan membuat sebuah sistem pencahayaan yang bisa dikontrol secara otomatis sesuai waktu yang diprogram dan tingkat kecerahan pada suatu ruangan. Fungsi real time clock pada PLC Zelio dan modul LDR (Light Dependent Resistor) digunakan sebagai sinyal masukan untuk menyalakan lampu. Kontroler utama yang digunakan adalah PLC Zelio yang digunakan untuk memproses semua sinyal masukan.

Kata Kunci— PLC, Zelio, LDR, real time clock.

  • I.    Pendahuluan

Nyala lampu sebagai sumber pencahayaan perlu dikontrol saat bangunan ditinggalkan oleh pemilik. Selain demi alasan keamanan pada malam hari, pemakaian sumber pencahayaan pada siang hari atau saat kondisi terang perlu diatur demi efisiensi konsumsi energi listrik saat bangunan ditinggalkan.

Pada penelitian sebelumnya telah dirancang sistem pencahayaan otomatis menggunakan sensor LDR berbasis microcontroller . Pada penelitian ini tidak dilengkapi dengan masukan real time clock function untuk mengatur nyala lampu sesuai waktu yang diprogram [1].

Dari penelitian sebelumnya, maka akan dibuat rancang bangun sistem pencahayaan otomatis pada bangunan berbasis pemrograman ladder zelio. Penelitian ini diharapkan mampu mengatur nyala dan padamnya lampu berdasarkan waktu yang bisa diprogram pada diagram ladder memanfaatkan real time

clock function atau sesuai tingkat kecerahan pada suatu ruangan.

Selain itu, kontroler utama yang digunakan pada penelitian ini menggunakan PLC (Programmable Logic Controller) dengan keunggulan lebih fleksibel dan koreksi program yang lebih mudah [2].

  • II.    Kajian Pustaka

  • A.    PLC (Programmable Logic Controller)

National Electrical Manufacturers Association (NEMA) mendefinisikan PLC (Programmable Logic Controller) sebagai sebuah perangkat elektronik berbasis digital yang mempunyai memori yang bisa diprogram untuk mengolah fungsi fungsi spesial seperti logika, sekuensial, pewaktuan, penghitungan, dan komputasi sinyal masukan atau keluaran analog maupun digital yang dapat diterapkan untuk berbagai macam mesin dan proses produksi. “PLC (Programmable Logic Controller) menggantikan fungsi relay, timer, counter yang digunakan pada kontroler lama dengan komponen semikonduktor seperti IC (Integrated Circuit) dan transistor dengan tambahan kemampuan komputasi pada fungsi dasar pengontrolan untuk membuat kontrol yang bisa diprogram.” (R&D Center,2010:3) [3].

  • B.    Zelio SR2B121BD

Zelio merupakan produk PLC (Programmable Logic Controller) yang diproduksi oleh Schneider Electric. Zelio pada sistem otomasi digunakan sebagai main controller yang memproses sinyal masukan untuk selanjutnya diteruskan ke perangkat keluaran. Zelio merupakan perangkat elektronik yang kompatibel untuk digunakan sebagai perangkat pemrograman mesin mesin ataupun perintah sederhana dalam industri. Gambar 1 merupakan perangkat keras zelio (SR2B121BD).

Andri Ferdiansyah: Rancang Bangun Sistem Pencahayaan...


p-ISSN:1693 – 2951; e-ISSN: 2503-2372



Gambar 1: Zelio SR2B121BD

Zelio (SR2B121BD) mempunyai empat terminal discrete input, empat terminal analog input dan empat terminal output. Kebutuhan suplai tegangan Zelio (SR2B121BD) adalah 24 VDC. Output Zelio mengeluarkan tegangan 24 VDC sedangkan tegangan masukannya adalah 24 VDC (discrete input) dan 0-10 VDC untuk analog input [4].

  • C.    LDR (Light Dependent Resistor)

Light Dependent Resistor (LDR) adalah resistor yang nilai hambatanya dipengaruhi oleh cahaya yang mengenainya. Resistansi LDR akan berubah seiring dengan perubahan intensitas cahaya yang mengenainya atau yang ada disekitarnya. Semakin besar cahaya yang mengenai LDR, maka semakin kecil nilai hambatan LDR. Sebaliknya, semakin kecil cahaya mengenai LDR maka semakin besar nilai hambatan LDR [5]. Gambar 2. Merupakan Grafik hubungan resistansi LDR dengan intensitas cahaya.

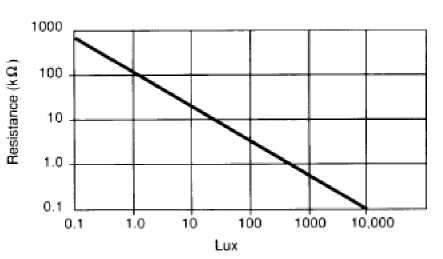

Gambar 2: Grafik hubungan resistansi LDR dengan intensitas cahaya [6]



Gambar 3b: LDR


Gambar 3a: Simbol LDR


Jadi kemiringan modul surya maksimum adalah sebesar 15.12°.

  • III.    Metode Penelitian

Penelitian dilakukan di Laboratorium Teknik Digital dan Mikroprosessor Jurusan Teknik Elektro dan Komputer Fakultas Teknik Universitas Udayana. Tahapan – tahapan dalam penelitian ini adalah perancangan hardware dan perancangan software.

  • A.    Perancangan Hardware

Perancangan hardware pada penelitian ini meliputi perancangan wiring perangkat keras dan diagram alir (flowchart) program.

  • 1)    Perancangan wiring perangkat keras: Gambar 4 merupakan perancangan wiring perangkat keras yang dibangun pada penelitian ini.

220 YAC

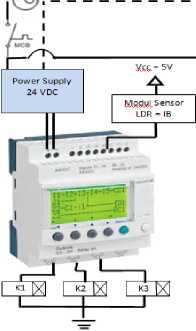

Gambar 4: Perancangan wiring perangkat keras

  • 2)    Diagram Alir (Flowchart): Gambar 5 merupakan diagram alir (flowchart) dari penelitian ini.

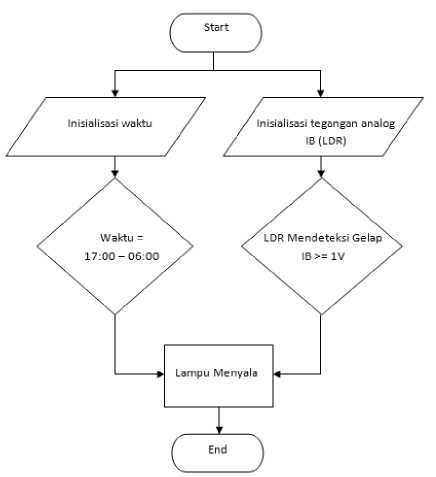

    Gambar 5: Diagram alir (flowchart)


  • B.    Perancangan Software

Perancangan software pada penelitian ini menggunakan ladder diagram pada software zeliosoft 2.0. Sebelum melakukan perancangan ladder diagram yang perlu dilakukan adalah menentukan I/O yang akan digunakan. Hal ini penting untuk integrasi pemrograman pada software dengan hardware zelio pada sistem pencahayaan. Perancangan software meliputi penentuan variabel I/O Zelio, Pemrograman diagram ladder, pengaturan fungsi Real Time Clock dan pengaturan analog input IB (Sensor LDR).

  • 1)    Penentuan Variabel I/O Zelio: Penentuan variabel I/O zelio bertujuan untuk integrasi pemrograman pada software dengan hardware zelio pada sistem pencahayaan. Tabel 1 adalah tabel I/O yang digunakan pada rancang bangun ini.

TABEL I

I/O Zelio

NO

Input

Output

Keterangan

1

IB

Analog input modul LDR

2

AI

Analog comparator IB

3

Q1

Relay lampu 1

4

Q2

Relay lampu 2

5

Q3

Relay lampu 3


menjadi masukan pada hardware zelio seperti yang disajikan pada Gambar 8.

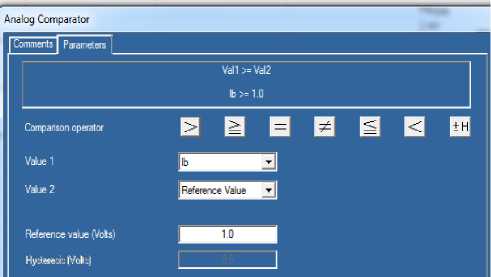

Gambar 8: Konfigurasi analog comparator A1


  • 2)    Pemrograman Diagram Ladder: Gambar 6 merupakan diagram ladder yang diprogram.

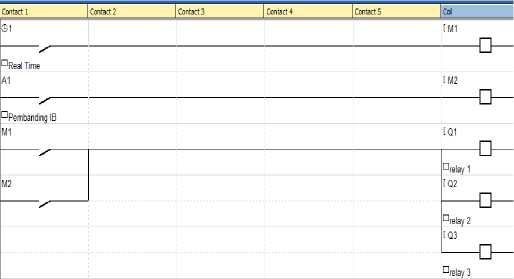

    Gambar 6: Ladder diagram


Gambar 8 menunjukan bahwa analog comparator A1 membandingkan nilai tegangan analog sensor LDR (IB) dengan tegangan referensi 1 VDC dan operator(>=). Artinya, kontak A1 akan aktif jika nilai tegangan sensor LDR masuk ke terminal zelio IB >= 1 VDC.

IV. Hasil dan Pembahasan


  • A.    Pengujian Real Time Clock

Pengujian real time clock adalah pengujian untuk mengetahui apakah nyala output lampu sesuai pengaturan waktu yang telah ditentukan yakni jam 17:00-06:00 selama seminggu. Sampel hasil dari pengujian real time clock ditampilkan pada gambar 9-10 dan secara keseluruhan disajikan pada Tabel 2.

  • 3)    Pengaturan Real Time Clock.: dilakukan untuk mengaktifkan sistem pencahayaan otomatis dijalankan sesuai jam dan hari yang diinginkan. Dalam rancang bangun ini waktu hidup lampu adalah setiap hari pada jam 17.00-06.00. yang disajikan pada Gambar 7.

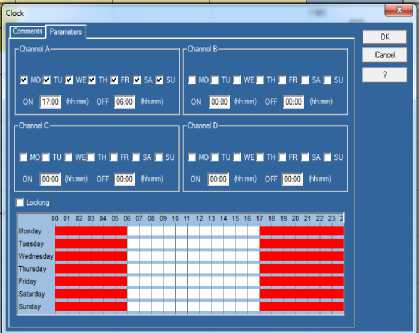

Gambar 7: Pengaturan RTC

  • 4)    Pengaturan Analog Input IB (Sensor LDR): Pengaturan analog comparator A1 bertujuan untuk mengolah tegangan analog yang dihasilkan oleh sensor LDR agar dapat diolah

Andri Ferdiansyah: Rancang Bangun Sistem Pencahayaan...

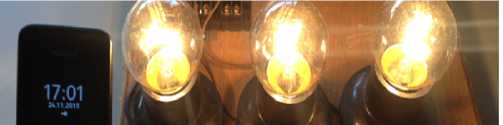

Gambar 9: Pengujian real time clock pukul 17:01

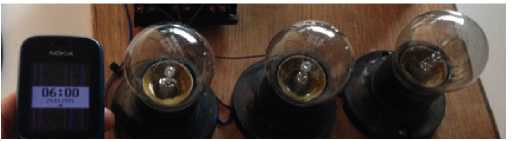

Gambar 10: Pengujian real time clock pukul 06:00

TABEL III

Hasil Pengujian REAL TIME CLOCK

No

Hari

Pukul

Output Lampu

1

Senin

06:00

Off

2

Selasa

17:01

On

3

Rabu

18:57

On

4

Kamis

19:00

On

5

Jumat

19:09

On

p-ISSN:1693 – 2951; e-ISSN: 2503-2372

6

Sabtu

05:50

On

7

Minggu

06:01

Off

Tabel 2 menunjukkan bahwa nyala lampu penerangan yang dikontrol oleh Real Time Clock berjalan sesuai program yakni 17:00 – 06:00 selama seminggu.

  • B.    Pengujian Modul LDR

Pengujian Modul LDR dilakukan dengan dua cara, yaitu pengujian modul LDR secara manual dan pengujian modul LDR terhadap waktu.

  • 1)    Pengujian Modul LDR Secara Manual: Pengujian modul LDR secara manual adalah pengujian dengan cara menempatkan media penghalang secara manual pada modul LDR agar modul LDR tidak mendapat cahaya (mendeteksi gelap). Pengujian modul LDR secara manual bertujuan untuk menguji apakah lampu akan hidup ketika LDR mendeteksi gelap secara manual. Hasil pengujian modul LDR secara manual ditampilkan pada gambar 11-14 dan disajikan pada Tabel 3.

Gambar 11: Pengujian modul LDR saat kondisi normal (terang)

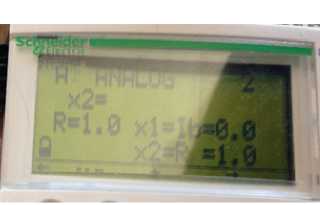

Gambar 12: Nilai Tegangan LDR yang dibaca program saat kondisi normal

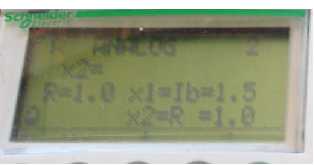

Gambar 14 Nilai Tegangan LDR yang dibaca program saat sumber cahaya dihalangi (gelap)

TABEL IIIII

Hasil Pengujian Modul Sensor LDR Secara Manual

No

Sumber Cahaya ke LDR

Nilai IB (VDC)

Output lampu

1

Dibuka

0

Off

2

Ditutup

1.5

On

Tabel 3 menunjukkan bahwa pengujian modul LDR secara manual untuk menyalakan lampu berjalan sesuai pengaturan yang telah ditentukan pada program zelio, yaitu lampu akan menyala ketika LDR mendeteksi gelap (tegangan analog >=1 VDC) dan lampu tidak menyala ketika LDR mendeteksi terang (tegangan analog < 1 VDC).

  • 2)    Pengujian Modul LDR Terhadap Waktu: Pengujian modul LDR terhadap waktu adalah pengujian yang dilakukan dengan cara memberikan sumber cahaya matahari langsung pada modul LDR diluar ruangan agar modul LDR mampu merespon perubahan intensitas sumber cahaya matahari yang terpengaruh oleh waktu. Pengujian modul LDR terhadap waktu bertujuan untuk mengetahui pada jam – jam berapakah lampu akan menyala ketika LDR mendeteksi gelap. Sampel hasil dari pengujian real time clock ditampilkan pada Gambar 15-17 dan secara keseluruhan disajikan pada Tabel 4.

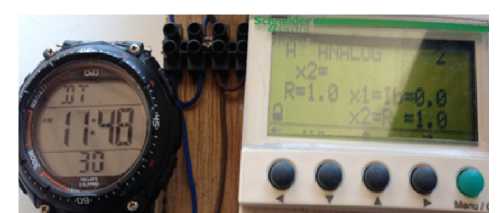

Gambar 15: Nilai Tegangan LDR yang dibaca program pukul 11:48

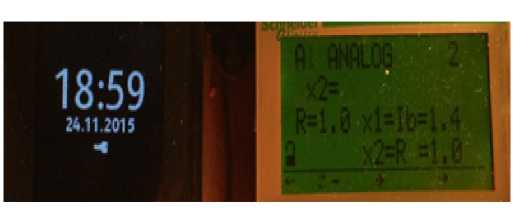

Gambar 16: Nilai Tegangan LDR yang dibaca program pukul 18:59

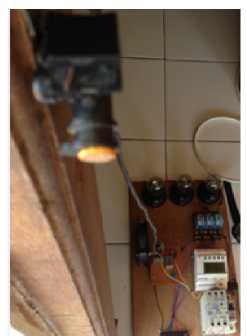

Gambar 13: Pengujian modul LDR saat sumber cahaya dihalangi (gelap)

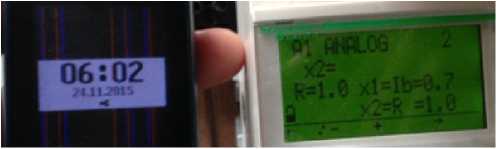

Gambar 17: Nilai Tegangan LDR yang dibaca program pukul 06:02


TABEL IVV

Hasil Pengujian Modul LDR Terhadap Waktu

No

Jam

Tegangan IB (VDC)

Output lampu

1

11.48

0

Off

2

16.50

0

Off

3

18:51

1.3

On

4

18:59

1.4

On

5

06.02

0.7

Off

Tabel 4 menunjukkan bahwa ketika di siang hari pukul 11:48, modul LDR mendeteksi (kondisi terang) dan tegangan analog yang dihasilkan oleh modul LDR < 1 VDC sehingga lampu tidak menyala. Sedangkan menjelang malam hari pada jam 18:51, modul LDR tidak mendapat sumber cahaya matahari dan tegangan analog yang dihasilkan oleh modul LDR >=1 VDC sehingga lampu menyala.

  • V. Kesimpulan

Kesimpulan dari penelitian ini adalah sebagai berikut.

  • 1.    Hidupnya lampu penerangan berhasil dikontrol oleh Real Time Clock Function pada PLC zelio setiap hari antara jam 17:00 – 06:00 atau disaat modul sensor LDR mendeteksi gelap.

  • 2.    Sistem Pencahayaan otomatis berbasis pemrograman ladder PLC Zelio telah berhasil direalisasikan.

Referensi

  • [1]    Eddi Kurniawan, Cucu Suhery, Dedi Triyanto, 2013. Sistem Penerangan Rumah Otomatis Dengan Sensor Cahaya berbasis Mikrokontroller. Jurnal Coding Sistem Komputer Universitas Tanjungpura. 1(2).

  • [2]    http://ndoware.com/kelebihan-plc.html

  • [3]    R&D Center. 2010. ED-4260 Programmable Logic Controller. Korea : Yong-Hoo Park.

  • [4]    ”Zelio SR2B121BD datasheet”.Schneider-Electric.

  • [5]    Supatmi,2010.Pengaruh Sensor LDR Terhadap Pengontrolan Lampu. Majalah Ilmiah Unikom.8(2).

  • [6]    ”LDR datasheet”.RS Components. USA,INC.
