ISSN 1907-9850

PREPARASI DAN KARAKTERISASI

KOMPOSIT KROMIUM OKSIDA-MONTMORILLONIT

I M. Sutha Negara,1) Karna Wijaya,2) dan Eko Sugiharto2)

  • 1)    Jurusan Kimia FMIPA Universitas Udayana, Bukit Jimbaran

  • 2)    Jurusan Kimia FMIPA Universitas Gadjah Mada, Yogyakarta

ABSTRAK

Tujuan penelitian ini adalah preparasi montmorillonit dan komposit kromium oksida-montmorillonit melalui interkalasi oksida kromium ke dalam antarlapis silikat montmorilonit, dan mengkarakterisasi sifat-sifat fisiko kimianya. Hasil penelitian terhadap montmorillonit dan komposit kromium oksida-montmorillonit menunjukkan terjadinya peningkatan pada jarak dasar d001, dari 14,11 Ǻ pada montmorillonit menjadi 15,55 Ǻ pada komposit kromium oksida-montmorillonit; luas permukaan spesifik dari 69,71 m2/g menjadi 240,40 m2/g; volume pori total dari 0,05 mL/g menjadi 0,128 mL/g; serta peningkatan kandungan kromium dari 0,007 % (w/w) menjadi17,16 % (w/w).

Kata kunci : lempung monmorillonit, interkalasi, kromium oksida-montmorillonit

ABSTRACT

The objectives of this research were to prepare montmorillonite and of chromium oxide-montmorillonite composite by intercalation of oxide of chrom into the silicates interlayer of montmorillonite, and to characterize some of their physical and chemical properties. The characterization indicated that the basal spacing d001 was increased from 14,11 Ǻ in montmorillonit to 15,55 Ǻ in chromium oxide-montmorillonite; specific surface area was increased from 69,71 m2/g to 240,40 m2/g; total pore volume was also increased from 0,05 mL/g to 0,128 mL/g; and chrom content also increased from 0,007% (w/w) to 17,16 % (w/w).

Keyword: montmorillonite clay, intercalation, chromium oxide-montmorillonite

PENDAHULUAN

Mineral lempung merupakan bahan alam yang relatif banyak terdapat di Indonesia (Riyanto, 1994). Lempung alam di Indonesia didominasi oleh lempung kelompok montmorillonit yang mudah menyerap air. Mineral ini memiliki luas permukaan yang besar dan kapasitas penukar kation yang baik (Wijaya, 1993). Dengan memanfaatkan sifat khas dari montmorillonit tersebut, maka antarlapis silikat lempung montmorillonit (Gambar 1) dapat disisipi (diinterkalasi) dengan suatu bahan yang

lain (misalnya: senyawa organik atau oksida-oksida logam) untuk memperoleh suatu bentuk komposit yang sifat fisik kimianya berbeda dibandingkan lempung sebelum dimodifikasi. Sifat-sifat fisik dan kimia tersebut merupakan bagian yang penting pada setiap karakterisasi lempung baik sebagai katalis, pendukung katalis, maupun adsorben.

Tujuan penelitian ini adalah untuk mempelajari sifat-sifat fisikokimia komposit kromium oksida-montmorillonit (Wijaya, et al., 2004)

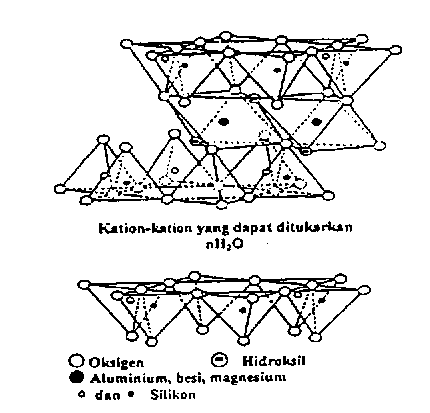

Gambar 1. Struktur tiga dimensi dari montmorillonit (Ogawa, 1992; Wijaya, 1993)

MATERI DAN METODE

Bahan

Bahan-bahan yang digunakan adalah: lempung bentonit (diperoleh dari PT. Tunas inti makmur, semarang, ukuran lolos ayakan 200 mesh), akuabides dari, air bebas ion, kristal Cr(NO3)3.9H2O, aseton (p.a.), Na2CO3 anhydrous,

Peralatan

Peralatan yang digunakan adalah: seperangkat peralatan gelas, dan alat refluks. Peralatan untuk preparasi sampel seperti penggerus porselin, corong Buchner, pompa vakum, pengayak, termometer 100oC, stirrer Corning Hot Plate PC 351, pH meter ORION (model 710A), dryer, oven, neraca analitis (etler-AT 200), sentrifus (model OSK 6474B), reaktor kalsinasi, Furnance (Thermolyne Type 21100 Tube-Furnance). Peralatan karakterisasi seperti Difraktometer sinar-X (Shimadzu PC 6000), spektrofoptometer Inframerah (Shimadzu model FTIR 820 PC), spektrometer Gamma jenis 92x Spektrum Master dan gas sorption analyzer NOVA 1000

Cara Kerja

Sintesis komposit kromium oksida-montmorillonit dilakukan dengan mendispersikan bentonit (montmorillonit) ke dalam spesies pemilar larutan polioksokromiumium. Larutan pemilar dipreparasikan melalui hidrolisis larutan garam kromiumium. Dispersi bentonit ke dalam larutan pemilar menyebabkan terjadinya interkalasi polioksokromiumium ke dalam antarlapis montmorillonit. Hasil interkalasi tersebut selanjutnya dikalsinasi selama 2 jam pada temperatur 200oC untuk mengubah interkalat menjadi bentuk oksidanya (Cr2O3).

Montmorillonit dan komposit kromium oksida - montmorillonit selanjutnya dikarakterisasi untuk mengetahui perubahan sifat fisik & kimianya. Jarak dasar d001, ditentukan dengan X-Rays Difractometer (XRD); morfologi permukaan, dianalisis dengan Scanning Electron Microscopy (SEM); luas permukaan spesifik, distribusi ukuran pori; volume pori total, dipelajari dengan Gas Sorption Analyze; serapan gugus fungsional, dipelajari dengan spektrofotometer FTIR; dan kandungan logam kromium, ditentukan dengan Analisis Pengaktifan Neutron (APN).

HASIL DAN PEMBAHASAN

Pereparasi Komposit Kromium oksida-Montmorilonit

Larutan yang mengandung oligomer kation polioksikromium sebagai agen pemilar ke dalam ruang antarlapis lempung montmorillonit dibuat melalui hidrolisis garam kromium (III) nitrat nano hidrat [Cr(NO3)3. 9H2O] dengan menggunakan natrium karbonat (Na2CO3) dengan perbandingan OH/Cr = 2,0. Perbandingan OH/Cr = 2, ini digunakan karena secara empiris memungkinkan untuk terbentuknya spesies oligomer polioksikromium [Cr3(OH)4(H2O)9]5+ (Pinnavaia, et al., 1985).

Suspensi lempung montmorilonit terbentuk melalui proses mengembangnya lempung di dalam air dan akan terdistribusi secara merata yang akan mempermudah terjadinya pertukaran kation terhidrat pada

antarlapis lempung seperti: Na+, K+, atau Ca+ oleh polioksokationkromium [Cr3(OH)4(H2O)9]5+ (spesies pemilar). Proses kimia yang terlibat adalah pertukaran ion yang digambarkan sebagai kompetisi antara ion-ion tersebut dengan kation terhidrat yang berada pada antarlapis lempung montmorilonit. Selektivitas pertukaran ion Cr3+ akan lebih besar sebab konsentrasinya dalam larutan lebih banyak dan muatannya lebih besar dibandingkan kation terhidrat yang akan dipertukarkan. Selektivitas semakin tinggi untuk kation bermuatan lebih besar (Figueras, 1998).

Kalsinasi lempung montmorilonit hasil interkalasi dilakukan pada temperatur 2000C yang menyebabkan oligomer tersebut mengalami dehidrasi dan dehidroksilasi yaitu dari oligomer polioksikromiumium        [Cr3(OH)4(H2O)9]5+

membentuk 5H+ dan oksida 1,5 Cr2O3 dengan melepas 8,5 H2O. Transformasi oligomer polioksikromiumium menjadi oksida Cr2O3 membentuk ikatan antara pilar dan lembaran tetrahedral dari lempung yang bersifat permanen serta berfungsi sebagai tiang yang membuka serta menyangga antarlapis montmorillonit. Reaksi secara umum adalah sebagai berikut: [Cr3(OH)4(H2O)9]5+ --------► 1,5 Cr2O3 +

8,5 H2O + 5H+ (Vicente, dkk., 2001). Kalsinasi berlangsung selama 2 jam sambil dialiri gas N2 dengan maksud membersihkan kotoran-kotoran anorganik dari lempung montmorillonit.

Karakterisasi Montmorillonit dan Komposit Kromium oksida-Montmorillonit

Refleksi spesifik montmorillonit pada pemanasan 200oC menunjukkan intensitas tertinggi pada daerah 2θ = 6,25° dengan basal spacing d001 = 14,11 Ǻ, dan kemudian bergeser menjadi 2θ = 5,68 Ǻ, dengan basal spacing d001 = 15,55 Ǻ untuk komposit kromium oksida-montmorillonit (Gambar 2). Meningkatnya basal spacing d001, ini terjadi karena kemampuan swelling pada saat interkalasi. Lapisan-lapisan silikat pada montmorillonit dapat terbuka semakin lebar ketika kation-kation yang ada tertukar oleh spesies pemilar yang ukurannya lebih besar (Cool and Vansant, 1998). Jadi kation terhidrat pada permukaan antarlapis mineral montmorillonit ditukar dengan kation yang berukuran lebih besar, yakni Cr yang membentuk oksida kromium pada antar lapis silikat lempung, hal ini menunjukkan berhasilnya proses interkalasi.

Keberadaan spesies pemilar terkalsinasi akan meningkatkan jarak antar lapis yang menyebabkan peningkatan harga d001. Ketinggian pilar yang terbentuk dapat ditentukan dengan menghitung selisih antara basal spacing d001 dari komposit kromium oksida-montmorillonit dengan ketebalan lapisan silikat 9,6 Ǻ (Ohtsuka, 1997). Dalam penelitian ini didapatkan tinggi pilar sebesar 5,95 Ǻ.

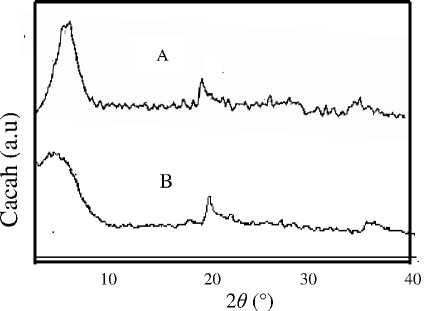

Gambar 2.


Difraktogram (A)

(B)


montmorilonit kering, 2000C, komposit kromium oksida-montmorilonit

Hasil analisis serapan gas nitrogen oleh montmorillonit dan komposit kromium oksida-montmorillonit disajikan pada Tabel 1.


Tabel 1. Hasil analisis serapan gas nitrogen


Data


Montmorillonit


Komposit Kromium Oksida-


Montmorillonit


Luas


permukaan   69,71 m2/g


240,40 m2/g


spesifik


Volume pori total


0,05 mL/g


0,128 mL/g


Komposit kromium oksida-montmorillonit memiliki luas permukaan spesifik dan volume pori yang lebih besar dibandingkan dengan montmorillonit sebelum dimodifikasi (Tabel 1). Luas permukaan spesifik ini diperoleh berdasarkan penentuan kapasitas monolayer yang menunjukkan banyaknya


molekul yang dapat diadsorpsi pada permukaan material padatan. Dalam montmorillonit terpilar, peningkatan luas permukaan dengan metode adsorpsi gas N2 biasanya digunakan sebagai kriteria kesuksesan proses pilarisasi (Michot et al., 1998).

Volume total pori montmorillonit setelah dimodifikasi juga mengalami perubahan yang cukup berarti. Bertambahnya volume total pori ini merupakan kontribusi dari volume pori yang berukuran mikro dan meso seperti terlihat pada Gambar 3. Peningkatan volume mikropori adalah akibat proses pemilaran dengan kromium oksida. Pada Gambar 3 dapat diamati bahwa distribusi volume pori yang berukuran meso (radius pori > 20 Ǻ) relatif sedikit dibandingkan distribusi volume mikropori. Volume total pori dari suatu adsorben dapat ditentukan dengan menghitung jumlah molekul N2 yang diadsorpsi pada tekanan relatif yang mendekati tekanan uap jenuh (Lowell and Shield, 1984).

Distribusi ukuran pori montmorillonit dan komposit kromium oksida-montmorillonit dapat dilihat pada Gambar 3.



Jejari pori (Angstrom)

—.— Komposit krom oksida montmorillonit     Montmorillonit

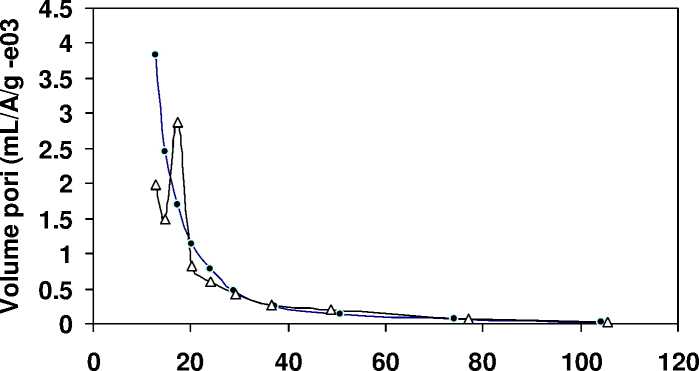

Gambar 3. Distribusi ukuran pori montmorilonit dan komposit kromium oksida-Montmorilonit

Luas permukaan yang semakin besar menyebabkan serapan gas nitrogen oleh komposit kromium oksida-montmorilonit juga semakin meningkat, dibandingkan dengan montmorillonit sebelum dimodifikasi, seperti ditunjukkan pada Gambar 4. Kurva adsorpsi

isotermal gas nitrogen cenderung mengikuti adsorpsi isotermal BET tipe I menurut klasifikasi Brunnauer. Isoterm adsorpsi tipe I biasanya mengindikasikan adsorpsi monolayer (penutupan satu lapis) atau adsorpsi beberapa lapis molekul khas pada padatan mikropori ((Masel, 1996).

• Komposit krom oksida mont -⅛- Montmorillonit

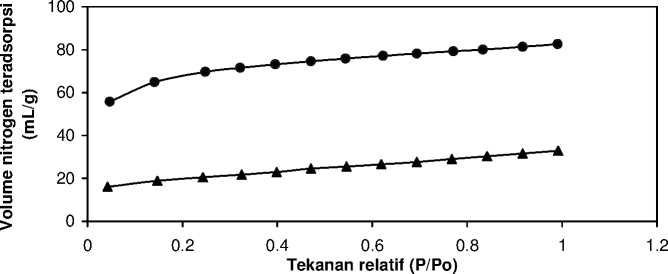

Gambar 4. Isotermal gas N2 oleh montmorilonit dan komposit kromium oksida-montmorilonit

Karakterisasi morfologi permukaan dengan SEM memperlihatkan struktur permukaan yang berbeda antara montmorillonit dengan komposit kromium oksida-montmorillonit (Gambar 5), lapisannya tidak

terlihat dengan jelas, yang terlihat adalah gumpalan-gumpalan berwarna putih, yang kemungkinan merupakan lapisan oksida kromium eksternal.

(a)


(b)

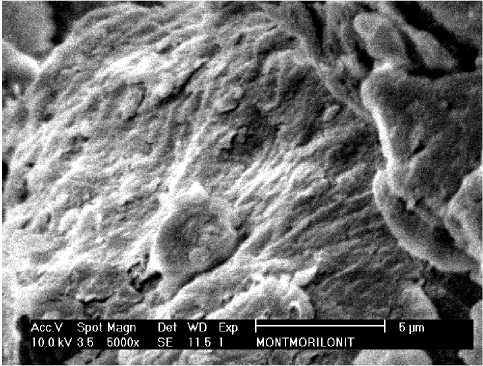

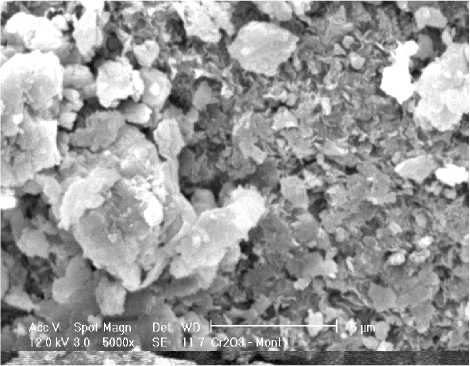

Gambar 5.


Morfologi permukaan (dengan perbesaran 5000x) dari sampel : (a) Lempung montmorillonit (b) Cr2O3-montmorillonit

Montmorillonit terpilar biasanya menunjukkan adanya kompleksitas struktur dan heterogenitas permukaan yang terjadi akibat pembentukan oksida kromium. Kompleksitas struktur antara lain disebabkan oleh adanya distribusi densitas muatan dan deformasi lapisan-lapisan inang, sementara struktur mikro dari montmorillonit terpilar juga dipengaruhi oleh metode preparasi, proses interkalasi, hingga metode pengeringan (drying). Montmorillonit

terpilar yang telah diaktivasi melalui proses pilarisasi dan dikalsinasi pada temperatur 350oC memiliki sejumlah ruang antar lapis pada permukaannya. Ruang antar lapis dalam montmorillonit terpilar dapat bersifat mikropori maupun mesopori. Jarak yang kecil antara lapisan-lapisan tersebut dapat mempengaruhi pengaturan molekul-molekul pengisi ruang antar lapis (Bergaya, 1995).

Bilangan gelombang cm-1

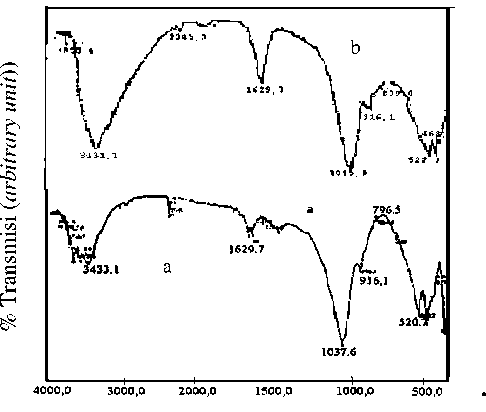

Gambar 6. Spektra infra merah dari sampel (a)

montmorillonit

montmorillonit (b) komposit kromium oksida-

Karakterisasi serapan gugus fungsional (Gambar 6) menunjukkan bahwa montmorillonit (a) dan komposit kromium oksida-montmorillonit (b) mempunyai spektra yang tidak jauh berbeda. Nampak adanya sedikit perbedaan dari spektra infra merah tersebut yaitu hilangnya puncak refleksi dari montmorillonit pada daerah sekitar 1600 cm-1 -1400 cm-1, dan juga terjadi pergeseran bilangan gelombang pada beberapa puncak spektra seperti pada rentangan Si-O-Si dan dari 1037,6 cm-1 pada montmorillonit menjadi 1045,3 cm-1 pada komposit kromium oksida-montmorillonit. Pergeseran bilangan gelombang tersebut disebabkan oleh gangguan vibrasi gugus, Si-O,

karena terbentuknya oksida krom di dalam antar lapis montmorillonit.

Analisis kandungan logam kromium memperlihatkan terjadi peningkatan kandungan kromium dari 0,007 % (b/b) dalam montmorillonit menjadi 17,16 % untuk komposit kromium oksida-montmorillonit. Terjadinya peningkatan jumlah kromium mengindikasikan berhasilnya proses pertukaran ion antara kation Cr polihidroksi dengan kation terhidrat pada antarlapis silikat lempung dan berhasilnya proses transformasi bentuk hidroksida menjadi bentuk oksidanya yang stabil karena pengaruh kondisi kalsinasi yang cukup baik.

SIMPULAN DAN SARAN

Simpulan

Berdasarkan hasil penelitian dapat disimpulkan bahwa komposit kromium oksida-montmorillonit (Cr2O3-montmorillonit) dapat disintesis dengan menginterkalasikan spesies oligomer yang kemudian diikuti dengan kalsinasi pada temperatur 200°C untuk mengubah spesies oligomer menjadi bentuk oksida.

Saran

Saran yang dapat disampaikan berkaitan dengan penelitian ini adalah perlu dikaji lebih lanjut kondisi optimal sintesis komposit kromium oksida-montmorillonit (Cr2O3-montmorillonit) dan perlu juga dilakukan metode analisis yang lain seperti misalnya karakterisasi TEM (Transmisi Electron Microscopy) untuk mengetahui kondisi pori di dalam antarlapis lempung montmorillonit dan komposit kromium oksida-montmorillonit.

UCAPAN TERIMA KASIH

Terima kasih penulis ucapkan kepada

Direktorat Jenderal Pendidikan Tinggi Departemen Pendidikan Nasional yang telah memberikan dana penelitian ini dan semua pihak yang telah membantu dalam penelitian ini.

DAFTAR PUSTAKA

Bergaya, F., 1995, The Meaning of Surface Area And Porosity Measurement of Clays and Pillared Clays, J .Porous Mater, 2 : 9196

Cool, P. and Vansant, E. F., 1998, Pillared Clays : Preparation, Characterization and Applications, Catal. Rev., Sci. Eng., 3 : 265-285

Figueras, F., 1988, Pillared Clays as Catalyst, Catal. Rev. Sci. Eng., 30 (3) : 457-499

Lowell, S. and Shild, J. E., 1984, Powder Surface Area and Porosity, 2nd ed, London

Masel, R. I., 1996, Principles of Adsorption and Reaction on Solid Surfaces, First Edition, John Wiley and Sons Inc., Illionis

Michot, L. J., Villeras, F., Lambert, J. F., Bergaoui, L., Grillet, Y., and Robert, J. L., 1998, Surface Heterogenity in Micropores of Pillared Clays : The Limits of Classical Pore-Filling Mechanisms, J .Phys. Chem. B., 102 : 3466-3476

Ohtsuka, K., 1997, Preparation and Properties of Two-Dimensional Microporous Pillared Interlayered Solids, Reviews, Chem Mater., 9 : 2039-2050

Pinnavaia, T. J., Tzou, M. S., and Landau, S. D., 1985, New Chromia Pillared Clay Catalysts, J. Am. Chem. Soc. 107 : 47834784

Riyanto, A., 1994, Bahan Galian Industri Bentonit,       Direktorat Jendral

Pertambangan Umum, Pusat Penelitian dan Pengembangan Teknologi Mineral, Bandung

Tan, K. H., 1982, Dasar-Dasar Kimia Tanah, Edisi Pertama, a.b. Goenadi, D. H., Gadjah Mada University Press, Yogyakarta

Vicente. M. A., Banares-Munoz. M. A., Gandia L. M., and Gil A., 2001, On the Structural Change of a Saponite Intercalated With Various Poycation Upon Thermal   Treatment, Applied

Catalys A : General, 217 : 191-204

Wijaya, K., 1993, The Preparation of Pillared Saponite-Saliclydeneaniline Intercalation Compounds and Their Photo-Functional Properties, Thesis, Waseda University, Tokyo

Wijaya, K., Mudasir, and Sugiharto, E., 2004, Preparation and Characterization of Tetramethylammonium-and Al2O3-Montmorillonites Using Natural Bentonit as a Base Material, Regional Conference For Young Chemists, Penang

99
