Analisis Dosis Boron pada Teknik BNCT dengan Metode Simulasi Menggunakan Program PHITS (Particle and Heavy Ion Transport Code System)

Analysis of Boron Dose on BNCT Technique with Simulation Methods Using the PHITS (Particle and Heavy Ion Transport Code System) Program

Laura Laudensia Senlly Jalut1, Ni Nyoman Rupiasih1*, Yohanes Sardjono2

Abstrak – Kanker adalah penyakit berbahaya yang merupakan salah satu penyebab utama kematian di dunia yaitu sebanyak 8,8 juta kematian pada tahun 2015. Dewasa ini telah dikembangkan sebuah metode baru untuk pengobatan kanker dengan efek samping yang kecil yaitu Boron Neutron Capture Therapy (BNCT). BNCT didasarkan pada kemampuan isotop non-radioaktif Boron-10 untuk menangkap neutron termal. Boron merupakan kunci utama dari proses BNCT dimana, penyinaran sel kanker dapat dilakukan secara selektif jika kanker mengandung konsentrasi boron yang tinggi. Dosis boron dalam sel kanker tidak dapat diukur secara lansung, untuk itu digunakan metode jaringan tiruan untuk menghitung dosis secara komputasi yaitu metode Monte Carlo dengan program Particle and Heavy Ion Transport Code System (PHITS). Dosis Boron yang digunakan yaitu 10, 20 dan 30 μg/g. Dari hasil analisis diperoleh bahwa semakin besar dosis Boron semakin besar pula jumlah neutron yang diserap. Hasil penelitian menunjukan bahwa dosis serap terbesar terjadi pada daerah Gross Tumor Volume (GTV) sebesar 7,7076E-10 Gy/cm2.

Kata kunci: Kanker, BNCT, Dosis Boron, PHITS.

Abstract – Cancer is a dangerous disease which is one of the main causes of death in the world, which is 8.8 million deaths in 2015. A new method has been developed for the treatment of cancer with small side effects, Boron Neutron Capture Therapy (BNCT). BNCT is based on the ability of non-radioactive isotopes Boron-10 to capture thermal neutrons. Boron is the main key of the BNCT process wherein, radiation of cancer cells can be carried out selectively if the cancer contains high concentrations of boron. Boron doses in cancer cells cannot be measured directly, therefore artificial network methods are used to compute doses computationally, namely the Monte Carlo method with the Particle and Heavy Ion Transport Code System (PHITS) program. Boron dose used was 10, 20 and 30 μg/g. It was found that the greater the boron dose the greater the number of neutrons absorbed. The results showed that the largest absorption dose occurred in the Gross Tumor Volume (GTV) area of 7.7076E-10 Gy/cm2.

Key words: Cancer, BNCT, Dose of Boron, PHITS.

  • 1.    Pendahuluan

Kanker adalah penyakit berbahaya yang disebabkan oleh pertumbuhan massa sel yang tidak alami dan tidak terkendali [1]. Menurut World Health Organization (WHO), kanker adalah salah satu penyebab utama kematian di dunia dan pada tahun 2015 menyumbang 8,8 juta pada angka kematian [2].

Kanker dapat disembuhkan melalui beberapa metode seperti operasi, radiotherapy dan chemotherapy. Operasi merupakan penyembuhan kanker dengan cara mengambil atau menghilangkan jaringan tubuh yang terdiagnosis kanker, radiotherapy yaitu penyembuhan kanker menggunakan terapi radiasi dan chemotherapy merupakan penyembuhan kanker dengan mengonsumsi obat-obatan kimia. Dalam pengobatan tersebut masih banyak mengalami kekurangan, seperti operasi hanya berlaku pada kanker yang telah berkembang tetapi sulit mengobati pada stadium awal atau metastasis, metode radiotherapy mampu membunuh kanker namun dapat merusak sel lain disekitarnya dan chemotherapy dapat menyebabkan diare dan kerontokan pada rambut. Dari keterbatasan pada metode-metode yang sudah ada, dikembangkan metode terapi baru yang memiliki efek samping lebih kecil yaitu Boron Neutron Capture Therapy (BNCT) [3, 4].

BNCT adalah salah satu metode terapi untuk penderita kanker yaitu dengan menggunakan sumber neutron secara tidak lansung [5]. BNCT didasarkan pada kemampuan isotop non-radioaktif Boron-10 untuk menangkap neutron termal sehingga terjadi reaksi nuklir. Reaksi nuklir tersebut menghasilkan dua partikel Linear Energy Transfer (LET) tinggi, yaitu alfa dan Litium (7Li). Partikel alfa yang dihasilkan memiliki energi ≈150 keV/μm dan ≈175 keV/μm untuk inti Litium dengan jarak tembus jaringan yang terbatas, yaitu selebar diameter sebuah sel tunggal (4-10 µm) [6]. Karena jangkauan yang terbatas tersebut maka tidak banyak lingkungan sel-sel yang sehat terpapar radiasi. Pada metode ini, Boron bertugas menyerap neutron maka Boron merupakan kunci utama dari proses BNCT [7].

Penyinaran sel kanker dapat dilakukan secara selektif jika kanker mengandung konsentrasi Boron yang tinggi dimana dosis Boron dapat dianalisis dari hasil interaksi neutron termal dan Boron-10 [8]. Mengingat dosis Boron yang diserap tidak dapat diukur secara lansung maka diperlukan metode yang dapat melakukan perhitungan dosis secara komputasi, yaitu metode Monte Carlo. Salah satu penerapan metode Monte Carlo adalah program Particle and Heavy Ion Transport Code System (PHITS), yang dapat membuat jaringan tiruan serta dapat membuat perhitungan dosis secara komputasi. Metode tersebut sudah banyak digunakan di seluruh dunia [9]. PHITS dapat mensimulasikan kanker yang mengandung beberapa jenis atom. Pada studi ini, telah dibuat program simulasi menggunakan PHITS dengan tujuan untuk menganalisis dosis boron pada metode BNCT.

  • 2.    Landasan Teori

    2.1    Boron

Pada dosis tertentu Boron tidak bersifat toksik sehingga aman jika terakumulasi di dalam tubuh [10]. Boron adalah salah satu komponen yang sangat penting di dalam terapi dengan metode BNCT karena Boron yang bertugas menyerap neutron [7]. Boron yang baik adalah Boron yang dapat terkonsentrasi sebanyak-banyaknya di dalam tumor sedangkan pada jaringan di sekitar tumor Boron seminimal mungkin. Untuk menunjang keberhasilan suatu terapi, Boron sebagai senyawa target (targeting agent) yang ideal hendaknya mempunyai karakter sebagai berikut selektivitas yang tinggi, toksisitas rendah, dapat larut di dalam air dengan baik karena sebagian besar dari sel adalah berupa air dan penyerapan yang tinggi oleh sel kanker [11,12].

Jumlah Boron yang dimasukkan ke dalam tubuh pasien akan berpengaruh pada waktu iradiasi yang dibutuhkan. Semakin banyak Boron yang dimasukkan ke dalam tubuh pasien maka semakin sedikit waktu iradiasi yang dibutuhkan. Tetapi pada konsentrasi tertentu senyawa Boron bersifat toksik. Berdasarkan hasil uji klinis, jika berada di dalam jaringan tumor, Boron tidak bersifat toksik pada konsentrasi 10-35 μg Boron/g [13]. Toksisitas Litium juga merupakan faktor yang perlu diperhatikan dalam menentukan jumlah senyawa Boron yang disuntikkan ke dalam tubuh pasien. Hal ini karena radiasi Boron menghasilkan Litium-7. Nilai batas dosis Litium di dalam tubuh manusia adalah sebesar 900-1800 mg/hari atau 1,5-2,5 meQ/L [13]. Konsentrasi Litium yang melebihi 3,5 meQ/L dapat berakibat fatal bagi manusia [13].

  • 2.2    Boron Neutron Capture Therapy (BNCT)

Boron neutron capture therapy (BNCT) adalah salah satu metode terapi kanker dengan menggunakan berkas neutron termal (neutron dengan energi 0,025 eV) secara tidak langsung [5]. Metode tersebut bertujuan untuk menghancurkan sel kanker secara selektif sehingga termasuk metode non-invasif. Reaksi Boron-10 dengan neutron termal menghasilkan radioaktif Boron-11 dengan waktu paruh (t1/2) 10-23 detik, seperti tampak pada persamaan reaksi (1) [15]. Radioaktif Boron-11 tersebut meluruh menjadi Lithium-7 serta memancarkan partikel alfa (Ererata = 2,33MeV) dan foton gamma (Ererata = 0,48 MeV). Jangkauan partikel alfa adalah 8 μm dan Lithium-7 adalah 5 μm [14, 15]. Dari jangkauan tersebut dapat katakan bahwa efek reaksi pada BNCT terlokalisasi pada sel kanker yang berdiameter sekitar 6 μm.

[10B] + [01 n] → [151 B] → j


[24He] + [7Li] + 2.79MeV (6.1%)

24He] + [7Li]* + 2.31 Me V (93.9%)

7


(1)

[7 Li ] + /(0.48 MeV)

Ada empat dosis yang perlu diperhatikan pada BNCT, yaitu [8]:

  • a.    Dosis Boron (DB) yaitu dosis Boron-10 yang berinteraksi dengan neutron termal, seperti diperlihatkan pada persamaan reaksi (1).

  • b.    Dosis gamma (Dγ) yaitu dosis gamma yang dihasilkan dari interaksi neutron termal dengan hidrogen dalam tubuh. Interaksi ini ditunjukan pada persamaan reaksi (2).

1H + 01 n → 01D + γ(2.3 MeV)

(2)


  • c.    Dosis radiasi proton (Dp) yaitu dosis radiasi proton yang diperoleh dari interaksi neutron termal dengan nitrogen dalam tubuh. Interaksi ini ditunjukan pada persamaan reaksi (3).

144N + 01 n → 14C + xp(0.66MeV)

(3)


  • d.    Dosis hamburan neutron (Dn) yaitu dosis hamburan yang berasal dari neutron cepat yang dihasilkan oleh reaktor sebagai sumber iradiasi.

Sehingga dosis total yang diterima oleh suatu organ tubuh yaitu:

Dt = Wb Db + Wp Dp + Wn Dn + wγDγ                                    (4)

dengan wb, wp, wy dan wn adalah faktor kualitas radiasi atau jumlah radiasi untuk menimbulkan kerusakan pada masing-masing organ.

  • 2.3    Particle and Heavy Ion Transport Code System (PHITS)

Particle and Heavy Ion Transport Code System adalah kode-kode simulasi transportasi partikel (program) Monte Carlo yang sudah banyak digunakan di seluruh dunia. Kode-kode simulasi tersebut dapat digunakan untuk mensimulasikan hampir semua jenis partikel diantaranya neutron, proton, ion berat, foton, dan elektron, dalam kisaran energi yang luas dengan tingkat energi hingga 1 TEV (per nukleon untuk ion) [9, 16]. Particle and Heavy Ion Transport Code System adalah suatu alat penting yang digunakan di berbagai bidang penelitian seperti perisai radiasi dan perlindungan radiologi pada Fisika Medis. Oleh karena itu telah dikembangkan program yang dapat mensimulasikan partikel-partikel tersebut, yaitu Particle and Heavy Ion Transport Code System (PHITS) [16]. Besar memori maksimal dari program ini adalah 3GB.

  • 3.    Metode

Pada simulasi ini telah dilakukan analisis dosis Boron pada teknik pengobatan kanker, yaitu BNCT dengan menggunakan program PHITS. Program ini digunakan untuk mensimulasikan interaksi neutron terhadap kanker.

Variabel-variabel yang digunakan didalam melakukan simulasi meliputi variabel bebas, variabel terikat dan variabel terkontrol. Variabel bebas adalah konsentrasi Boron-10 yaitu 10, 20 dan 30 µg/gkanker. Variabel terikat adalah dosis serap neutron, yang merupakan dosis neutron yang diserap oleh Boron yang berada pada kanker. Variabel terkontrol adalah jari-jari kanker, yaitu 1,8 cm. PHITS adalah salah satu program untuk membuat jaringan tiruan yang digunakan untuk mensimulasikan fasilitas iradiasi pada terapi BNCT. Simulasi dilakukan dengan sumber radiasi neutron. Material yang digunakan adalah air (H2O) dan kanker dianggap berbentuk bola. Berdasarkan daerah penyebarannya jaringan kanker dibagi menjadi 3 lapis, yaitu Planning of Tumor Volume (PTV) dengan tebal 0,3 cm, Clinical Tumor Volume (CTV) dengan tebal 0,5 cm dan Gross Tumor Volume (GTV) dengan posisi geometri kanker berada di dalam geometri H2O. Angka-angka yang melambangkan daerah pada program untuk air, PTV, CTV dan GTV secara berurutan adalah 4, 3, 2 dan 1. Data material dari masing-masing lapisan kanker dapat dilihat pada Tabel 1 dan 2. Kode masukan (input) pada PHITS berfungsi untuk mencari nilai kaluaran laju dosis neutron setelah melewati kanker pada daerah bagian yang sudah didefinisikan dengan komposisi dosis Boron, yaitu 10, 20 dan 30 µg.

Tabel 1. Spesifikasi material yang digunakan pada PTV dan CTV.

Unsur

Kode Material Pada PHITS

Fraksi Massa

Nama

Massa (g/mol)

H

1,00794

1001

0,01362108655

C

12,0107

6012

0,1623100424

N

14,0067

7014

0,1892835614

Na

22,98976928

11023

0,11291381689

S

32,065

16032

0,15748664088

Cl

35,453

17035

0,17412673879

K

39,0983

19039

0,19203056077

Tabel 2. Spesifikasi material yang digunakan pada Gross Tumor Volume (GTV)

Unsur

Kode Material

Fraksi Massa

Nama

Massa (g/mol)

Pada PHITS

H

1,00794

1001

0,01362108655

C

12,0107

6012

0,1623100424

N

14,0067

7014

0,1892835614

O

15,9994

8016

0,216212485

P

30,973762

15031

0,4185728246

massa atom

(5)


Fraksi massa =

massa total padasetiaplapisankanker

Dimana massa total pada setiap lapisan kanker adalah jumlah dari massa setiap unsur yang terdapat pada satu lapisan atau 1 daerah pada kanker, yaitu PTV, CTV atau GTV. Misalnya, untuk menghitung massa total pada lapisan PTV dapat dilakukan dengan menjumlahkan semua massa dari unsur yang terdapat pada daerah PTV.

Pemodelan kanker melibatkan banyak variabel yang harus didefinisikan sebagai berikut: jenis sumber radiasi, bentuk sumber, energi sumber, arah radiasi dan distribusinya. Setiap variabel diwakili oleh “tally” tertentu (sumber, parameter, cell, matrial, color material dan t-track). Tally multiplier (energi maupun fluks rerata yang melewati sel atau regional) dilakukan dengan konversi Kerma sehingga menghasilkan besaran laju dosis neutron cepat terhadap fluks neutron epitermal dengan satuan Gy/cm2.

  • 4.    Hasil Dan Pembahasan

Output PHITS secara otomatis tersimpan dalam file dengan extension .out. File ini dapat dibuka dengan Notepad++. Geometri kanker ditunjukkan pada Gambar 1 dan simulasi penembakan neutron termal terhadap target (kanker) diperlihatkan pada Gambar 2. Output data hasil perhitungan dosis serap neutron ditunjukkan pada Tabel 3.

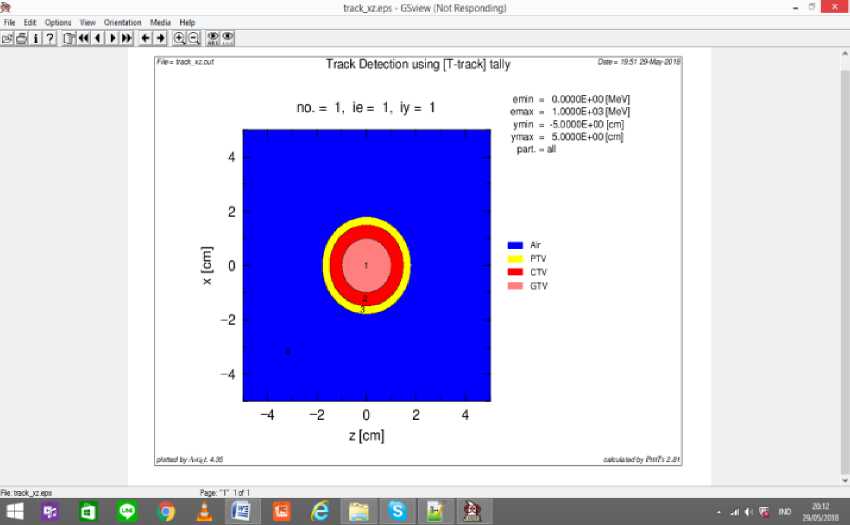

Gambar 1. Geometri kanker.


Gambar 1 menunjukkan geometri kanker yang digunakan pada simulasi perhitungan dosis Boron-10 pada kanker dari sudut pandang secara keseluruhan. Warna biru menunjukkan air yang menyelubungi kanker. Seperti yang sudah dijelaskan pada metode, bahwa kanker terbagi atas 3 bagian dimana PTV pada gambar diperlihatkan oleh daerah berwarna kuning dengan jari-jari 1,8 cm, CTV adalah daerah berwarna merah dengan jari-jari 1,5 cm dan GTV adalah daerah berwarna pink dengan jari-jari 1 cm.

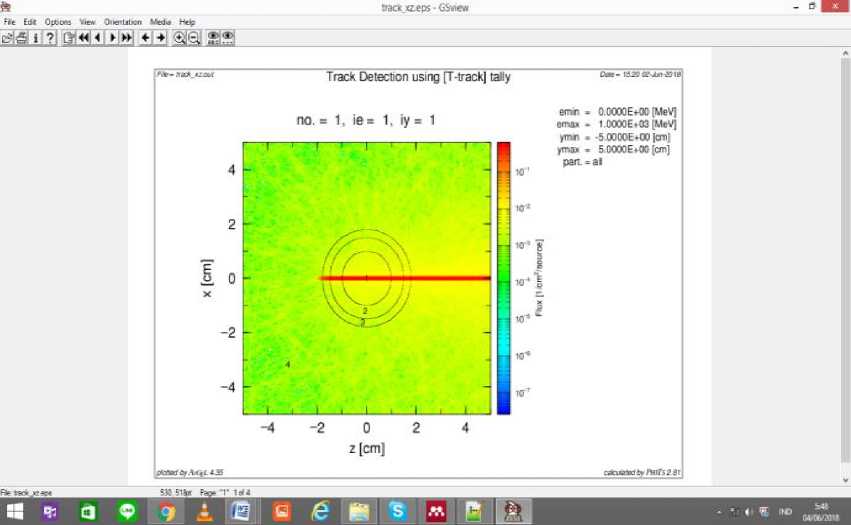

Gambar 2. Gambar simulasi penembakan neutron termal terhadap target (kanker).

Pada Gambar 2 tampak bahwa persebaran fluks radiasi neutron berada di sekitar kanker (daerah berwarna kuning), dimana kanker pada gambar ditunjukkan oleh gambar lingkaran-lingkaran dengan nomornya masing-masing dan akan melemah pada daerah di luar kanker. Data besar fluks neutron yang diserap untuk masing-masing dosis Boron yang diberikan (10, 20 dan 30 µg) pada kanker, seperti diperlihatkan pada Tabel 3.

Tabel 3. Besar fluks neutron yang diserap oleh kanker.

Daerah

10 µg

20 µg

30 µg

Dosis Serap Neutron (Gy/cm2)

Error

Dosis Serap Neutron (Gy/cm2)

Error

Dosis Serap Neutron (Gy/cm2)

Error

GTV

7,8686E-13

0,2285

7,8681E-13

0,1548

7,8681E-13

0,2285

CTV

6,8398E-13

0,2119

6,8402E-13

0,1905

6,8402E-13

0,2119

PTV

4,6051E-13

0,1998

4,6053E-13

0,1948

4,6053E-13

0,1998

Air

2,7380E-13

0,1903

2,7380E-13

0,2176

2,7380E-13

0,19030

Data pada Tabel 3, tampak bahwa dosis Boron yang diberikan pada kanker mempunyai nilai dosis penyerapan neutron yang hampir sama, hal tersebut disebabkan karena konsentrasi Boron yang tidak bersifat toksik di dalam jaringan tumor adalah 10-35 μg Boron/g, dan daerah dengan dosis penyerapan lebih besar terjadi pada daerah nomor 1 yaitu daerah GTV yang terletak ditengah-tengah kanker.

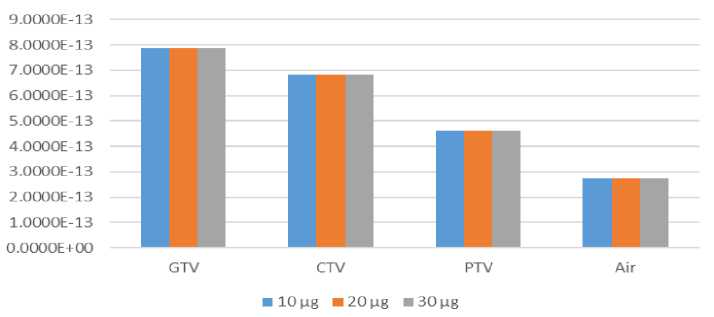

Gambar 3. Besar fluks neutron yang diserap oleh kanker.

Pada Gambar 3 menunjukkan bahwa dosis penyerapan neutron akan semakin kecil pada lapisan terluar kanker dan semakin besar pada lapisan terdalam kanker.

  • 5.    Kesimpulan

Dari hasil simulasi dapat disimpulkan bahwa semakin besar dosis Boron semakin besar pula jumlah neutron yang diserap. Hasil penelitian menunjukan bahwa dosis serap terbesar terjadi pada daerah Gross Tumor Volume (GTV) yaitu 7,7076E-10 Gy/cm2.
