Increased CCTV Range Using AT89S52 Microcontroller Based Passive Infrared (PIR) Sensor

(Dwijaputra I Gusti Ngurah Agung, dkk)

Peningkatan Jangkauan CCTV Menggunakan Sensor Passive

Infrared (PIR) Berbasis Mikrokontroler AT89S52

Increased CCTV Range Using AT89S52 Microcontroller Based

Passive Infrared (PIR) Sensor

I Gusti Ngurah Agung Dwijaputra, I Made Satriya Wibawa*, Nyoman Wendri

Program Studi Fisika, Fakultas Matematika dan Ilmu Pengetahuan Alam, Universitas Udayana, Kampus Bukit Jimbaran, Badung, Bali, Indonesia 80361

Email: gustidwi74@gmail.com; *satriya_wibawa@unud.ac.id; wendri@unud.ac.id

Abstrak – Telah dirancang alat untuk meningkatkan jangkauan CCTV menggunakan sensor passive infrared (PIR) berbasis mikrokontroler AT89S52. Sensor passive infrared (PIR) mendeteksi pergerakan obyek, diteruskan ke mikrokontroler, yang akan memproses dan mengaktifkan motor stepper menggerakkan CCTV. Pergerakan motor stepper agar tidak berputar lebih besar dari 180o ditambahkan rangkaian push on. Untuk sistem peringatan ditambahkan rangkaian alarm. CCTV sebelum mengalami peningkatan jangkauan hanya antara sudut -30o sampai 30o dan setelah mengalami peningkatan mampu menangkap obyek sudut -90o sampai 90o.

Kata kunci: Sensor PIR, mikrokontroler AT89S52, motor stepper, alarm, CCTV

Abstract – Has been designed a device to improve CCTV coverage using passive infrared (PIR) sensors based on AT89S52 microcontroller. Passive infrared (PIR) sensors detects the object movement, forwarded to the microcontroller, which will process and activate the motor stepper to drive CCTV. The motor stepper, so that it’s movement does not rotates greater than 180o, has added a push on circuits. For a warning system has added an alarm circuit. CCTV before optimization has range between the angle of -30o to 30o and after optimization it’s can capture the object from the angle of -90o to 90o.

Key words: PIR sensor, microcontroller AT89S52, motor stepper, alarm, CCTV

  • 1.    Pendahuluan

Sistem keamanan dalam mengamati suatu aktivitas seseorang yang paling umum digunakan pada saat ini adalah CCTV. Untuk pemantauan obyek diperlukan CCTV yang dapat bekerja pada jangkauan yang lebar. CCTV yang sudah ada masih memiliki kelemahan yaitu sudut jangkauannya dalam posisi tegak lurus masih terbatas [1]. Ada penelitian yang telah dilakukan untuk membuat sistem keamanan rumah, diantaranya Webcam Monitoring Ruangan Menggunakan Sensor Gerak Passive Infra Red (PIR) [2]. Namun penelitian tersebut juga memiliki kelemahan pada sudut jangkauannya yaitu menyebabkan adanya obyek yang tidak tertangkap dan kurang jelasnya obyek yang terlihat. Untuk mengatasi masalah tersebut telah dibuat alat “peningkatan jangkauan CCTV menggunakan sensor passive infrared (PIR) berbasis mikrokontroller AT89S52’’.

  • 2.    Dasar Teori

    2.1    Sensor Passive Infrared (PIR)

Sensor yang digunakan pada alat sistem pengaman ini adalah sensor PIR. Sensor ini hanya merespon energi dari pancaran sinar inframerah pasif [3]. Simbol PIR diperlihatkan pada Gambar 1.

DiiUi

Gate Source

Gambar 1. Simbol sensor PIR [4].

  • 2.2    Motor Stepper

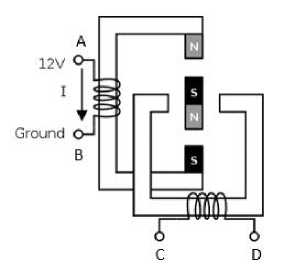

Motor stepper adalah perangkat elektromekanis yang bekerja dengan mengubah pulsa elektronik menjadi gerakan. Rangkaian pengendali motor stepper, dapat dibagi menjadi 2 yaitu unipolar dan bipolar. Pada rangkaian pengendali unipolar, untuk menjalankan dan menghentikan motor digunakan pulsa digital yang hanya terdiri atas tegangan positif dan nol (ground) pada salah satu terminal lilitan (wound) motor. Sementara terminal lainnya dengan tegangan positif 12 V pada bagian tengah (center tap) dari lilitan [5]. Skema pengendali motor stepper unipolar diperlihatkan pada Gambar 2.

Gambar 2. Motor stepper dengan lilitan unipolar [5].

Sinyal pulsa yang berubah-ubah dari positif ke nol (ground) dan sebaliknya diperlukan untuk menggerakan motor stepper dengan lilitan bipolar. Setiap terminal lilitan (A dan B) harus dihubungkan dengan sinyal dari positif ke nol (ground) dan sebaliknya. Skema pengendali motor stepper bipolar diperlihatkan pada Gambar 3.

Gambar 3. Motor stepper dengan lilitan bipolar.

  • 2.3    IC Driver Motor L298

IC driver motor L298 adalah jenis IC pengendali motor yang dapat mengendalikan kecepatan dan arah pergerakan motor stepper. IC driver motor L298 terdiri dari transistor-transistor logic (TTL) dengan gerbang NAND, merupakan gerbang logika dengan satu keluaran dan dua atau lebih masukkan sehingga memudahkan dalam menentukan arah gerakan motor stepper [6].

  • 2.4    Mikrokontroler

Mikrokontroler adalah sebuah chip yang digunakan untuk menyimpan program. Program yang tersimpan pada mikrokontroler nantinya digunakan sebagai pengontrol rangkaian elektronika [7]. Salah satu jenis mikrokontroler adalah mikrokontroler AT89S52.

  • 3.    Eksperimen

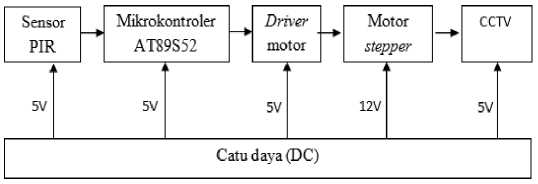

Diagram blok alat peningkatan jangkauan CCTV diperlihatkan pada Gambar 4.


Gambar 4. Diagram rancangan alat untuk peningkatan jangkauan CCTV.

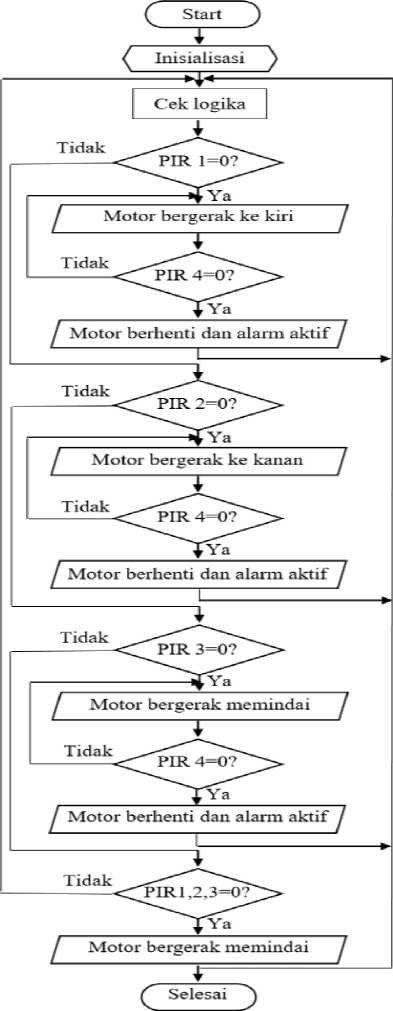

Perancangan perangkat lunak (software) merupakan proses untuk merancang pembuatan program yang ditanamkan dalam mikrokontroler. Program yang ditanamkan dalam mikrokontroler akan dijalankan ketika mikrokontroler dioperasikan [8]. Diagram alir sistem untuk pengaman ruangan diperlihatan pada Gambar 5.


Gambar 5. Diagram alir perangkat lunak dari alat peningkatan jangkauan CCTV menggunakan sensor passive infrared

(PIR).

  • 4.    Hasil Dan Pembahasan

    4.1    Hasil Rancangan

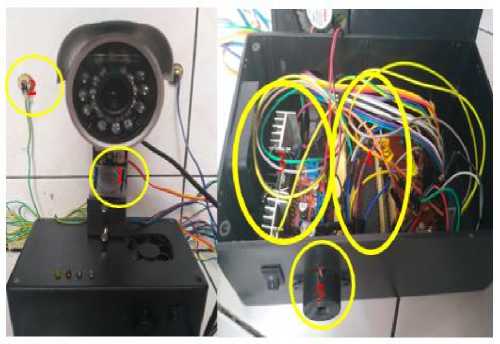

Telah berhasil dibuat alat peningkatan jangkauan CCTV menggunakan sensor PIR berbasis AT89S52 seperti pada Gambar 6. Alat terdiri dari beberapa bagian yaitu 1) sensor passive infrared (PIR) berfungsi sebagai pendeteksi pergerakan; 2) rangkaian push on berfungsi sebagai pembatas pergerakan motor stepper agar tidak melebihi 180o; 3) driver motor stepper berfungsi sebagai pengendali arah putaran motor stepper; 4) merupakan mikrokontroler AT89S52 berfungsi sebagai pengontrol rangkaian; 5) buzzer berfungsi sebagai sistem peringatan berupa alarm.

Gambar 6. Alat peningkatan jangkauan CCTV menggunakan sensor PIR berbasis AT89S52.

  • 4.2    Hardware

Alat peningkatan jangkauan CCTV ini menggunakan 4 buah sensor PIR dimana 3 buah sensor diletakan lepas dengan CCTV, dan 1 sensor diletakan pada CCTV. Sensor diletakan pada posisi kanan tengah dan kiri yang berfungsi sebagai pendeteksi posisi pergerakan obyek. Sensor yang diletakan pada CCTV berfungsi sebagai titik acuan fokus terhadap 1 obyek yang ikut bergerak sesuai dengan pergerakan CCTV yang dikendalikan oleh 3 buah sensor yang lepas dengan kamera.

Sensor PIR mendeteksi pergerakan obyek selanjutnya mikrokontroler akan memproses dan mengaktifkan rangkaian driver motor stepper. Rangkaian driver mengendalikan arah pergerakan motor stepper yang berfungsi menggerakkan CCTV sehingga terjadi peningkatan jangkauan CCTV. Pergerakan motor stepper agar tidak berputar lebih besar dari 180o ditambahkan rangkaian push on.

  • 4.3 Software

Bahasa pemrograman yang digunakan untuk mengendalikan mikrokontroler dalam menggerakkan motor stepper dan menghidupkan alarm yang mendapat perintah dari sensor adalah bahasa pemrograman Bascom 8051. Program pengendali mikrokontroler pada alat ini terdiri dari 6 sub program, yaitu program program menggerakkan motor stepper ke arah kanan, program menggerakkan motor stepper ke arah kiri, program menghentikan pergerakan motor stepper, program push on kiri aktif, push on kanan aktif dan menghidupkan alarm. Sub program menggerakkan motor stepper ke arah kiri adalah

Motorstep Alias P2 ‘motorstep adalah penamaan pada port 2 mikrokontroler Do If P3 = &B11111110 Then ‘port 3.0 aktif

Gosub Kiri ‘pergi ke label kiri End If Loop Kiri: ‘label kiri

Motorstep = &B1110

Waitms 20 ‘tunggu 20 milliseconds Motorstep = &B1100

Waitms 20 Motorstep = &B1101

Waitms 20 Motorstep = &B1001

Waitms 20

Motorstep = &B1011

Waitms 20

Motorstep = &B0011

Waitms 20

Motorstep = &B0111

Waitms 20

Motorstep = &B0110

Waitms 20

Return end

Hasil yang diperoleh, CCTV yang sebelumnya hanya mampu menangkap obyek antara -30o sampai 30o. Setelah dibuatkan alat peningkatan jangkauan CCTV mampu meningkatkan obyek pada daerah antara -90o sampai 90o. Logika pemrograman peningkatan jangkauan CCTV diperlihatkan Tabel 1 dan hasil peningkatan jangkauan CCTV seperti ditunjukkan pada Tabel 2.

Tabel 1. Logika peningkatan jangkauan CCTV.

No

Logika        Keterangan

1

2

3

4

5

6

11111110      Motor bergerak ke kiri

11111101      Motor bergerak ke kanan

11111011      Motor bergerak memindai

11110111      Motor diam dan alarm aktif

11101111      Motor bergerak ke kiri

11011111      Motor bergerak ke kanan

Tabel 2. Hasil peningkatan jangkauan CCTV.

No

Sudut (o)

CCTV

Sebelum

Sesudah

1

-30 sampai 30

Mampu

Mampu

2

-31 sampai -90

Tidak Mampu

Mampu

3

31 sampai 90

Tidak Mampu

Mampu

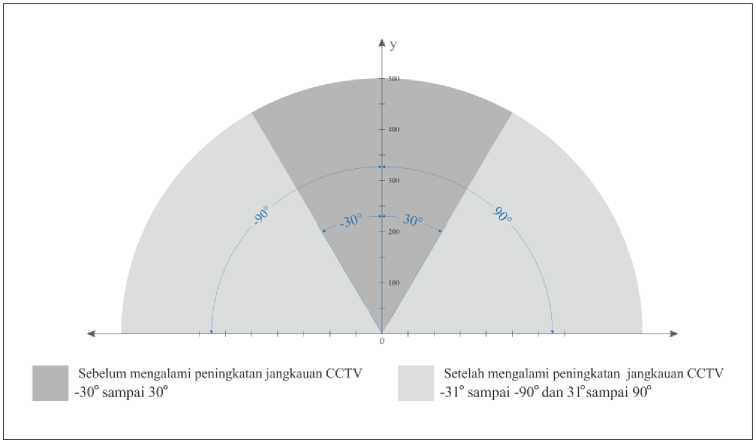

Data pada Tabel 2 direpresentasikan dalam bentuk diagram seperti diperlihatkan Gambar 7. CCTV awalnya hanya mampu menangkap obyek pada sudut antara -30o sampai 30o. Setelah dilengkapi dengan alat yang dibuat CCTV mampu menangkap obyek dalam jangkauan 180o antara -90o sampai 90o.

5.

Gambar 7. Hasil peningkatan jangkauan CCTV.

  • 6.    Kesimpulan

Telah berhasil dirancang alat peningkatan jangkauan CCTV menggunakan sensor PIR berbasis mikrokontroler AT89S52 yang mampu mengatasi kelemahan CCTV yang sudah ada. Dengan alat peningkatan jangkauan CCTV ini dapat ditingkatkan kemampuan jangkauan deteksi obyek dari -30o sampai 30o menjadi -90o sampai 90o.

Pustaka

  • [1]    G. Albert, Slamet, Sistem Pemantau Ruang Jarak Jauh dengan Sensor Passive Infrared Berbasis Mikrokontroler AT89S52. Telkomnika, vol.7 no 3, 2009, pp. 201-206.

  • [2]    J. Lestari, G. Gata, Webcam monitoring ruangan menggunakan sensor gerak PIR (Passive Infra Red). Bit. vol 8, no.2, 2011, pp. 3.

  • [3]    S. Ahadiah, Muharnis, Agustiawan, Implementasi Sensor PIR Pada Peralatan Elektronik Berbasis Microcontoller. Inovtek Polbeng, vol. 7, no.1, 2017, pp. 2088-6255.

  • [4]    Wibowo, Tri, 2011, Sensor Kehadiran Orang Sebagai Saklar Otomatis Suatu Ruangan, Skripsi, Jurusan Teknik Eklektro Fakultas Teknik UNDIP.

  • [5]    Prakasa, Guntur Nanda, Prototipe Kunci Pintu Menggunakan Motor Stepper Berbasis Arduino Mega 2560 Dengan Perintah Suara Pada Android, Skripsi, Jurusan Teknik Elektro Universitas Lampung, 2017.

  • [6]    A. Adriansyah, O. Hidyatama, Rancang Bangun Prototipe Elevator Menggunakan Microcontroller Arduino ATMEGA 328P. Jurnal Teknologi Elektro, vol.4, no.3, 2013, pp. 102.

  • [7]    I. N. G. P. Wibawa, I. W. Supardi, I. G. Agung, Perancangan Alat Ukur Gas Hidrokarbon (HC) Dengan Menggunakan Sensor MQ-4 Berbasis Mikrokontroller AT89S52. Buletin Fisika, vol. 17 no. 1, 2016, pp. 7-13.

  • [8]    I. K. Widiantara, I. W. Supardi, N. Wendri, Rancangan Rangkaian Simulasi Luxmeter Dengan Menggunakan Sensor Light Dependent Resistor (LDR) Berbasis Mikrokontroler AT89S52 Dengan Program Proteus 7.0. Buletin Fisika, vol.17, no. 2, 2016, pp. 1-7.
